複数個所を指定した位置合わせ

要素同士を位置合わせすることで、ガントチャートからポジションを登録します。

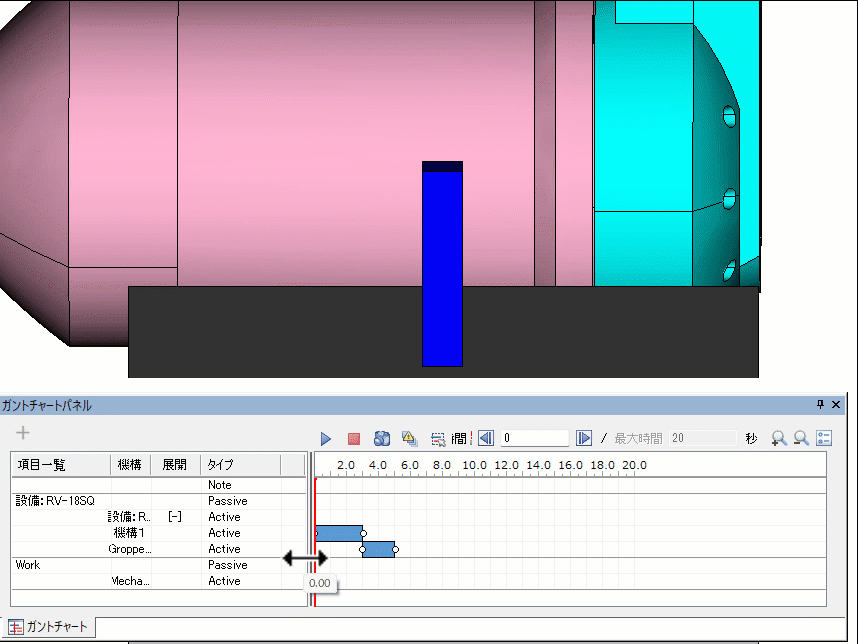

1. 事前に以下のような機構を設定する　※6 軸機構による設備

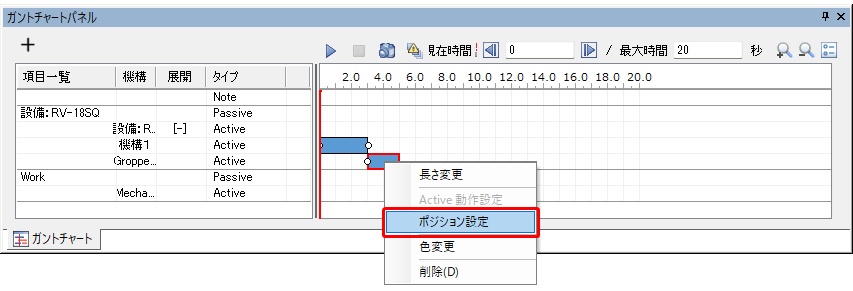

2. Active バーを作成し、右クリックメニューのポジション設定を選択する


   ポジション設定ダイアログが表示されます。

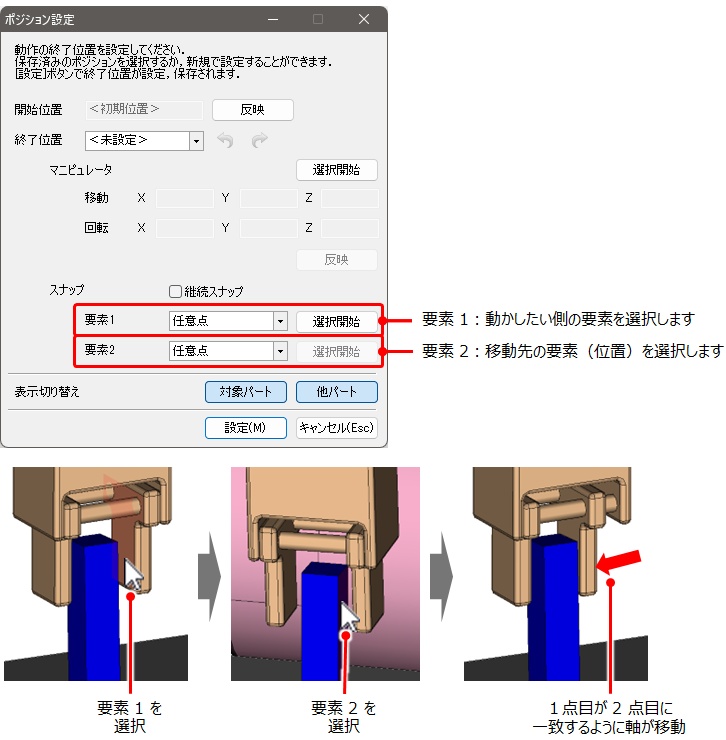

   ポジション設定ダイアログ内のスナップ > 要素 1、要素 2から、複数箇所を指定した位置合わせができます。

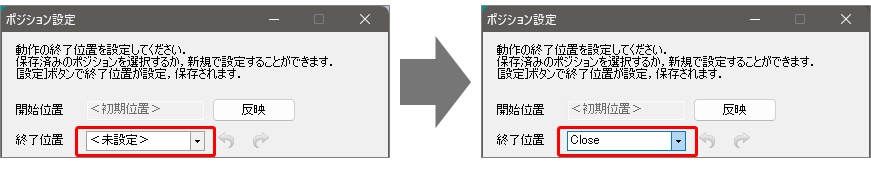

3. 終了位置のプルダウンメニューにポジション名称を入力する

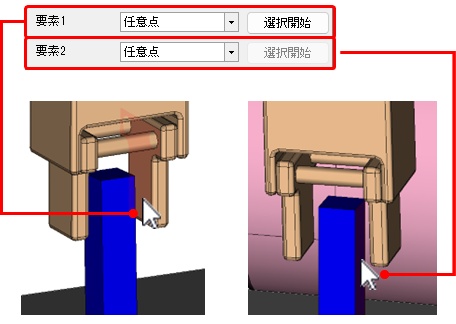

4. 要素 1、要素 2を選択する

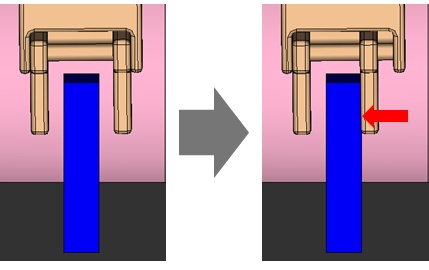

   要素 1 が要素 2 に一致するよう軸が移動します。

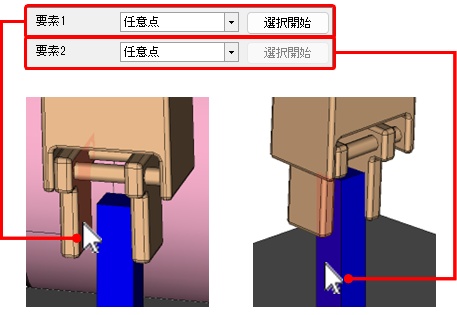

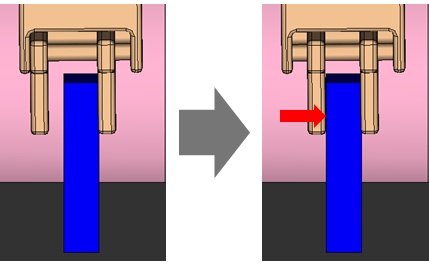

5. 必要に応じて、連続して要素 1、要素 2を選択する





6. 位置合わせが完了したら、設定ボタンをクリックする
   現在の位置がポジションに登録され、終了位置に設定されます。アニメーションを再生すると、開始位置から終了位置までの移動動作を確認できます。
