ポジションを呼び出す

機構プレビューで登録したポジションをガントチャートのポジション設定で呼び出すことができます。

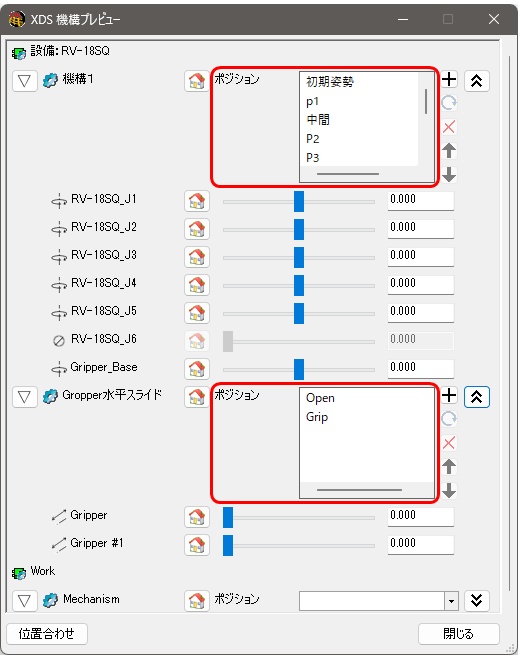

1. 事前に「機構ツリー」の機構プレビュー - ポジションの登録に従い、機構プレビューからポジションを登録する

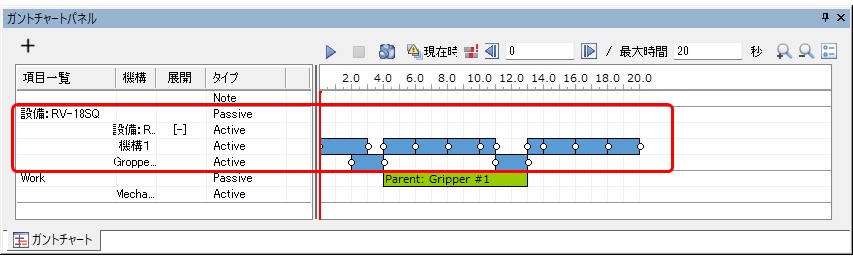

2. ガントチャートに検討要素を登録し、Active バーを作成する

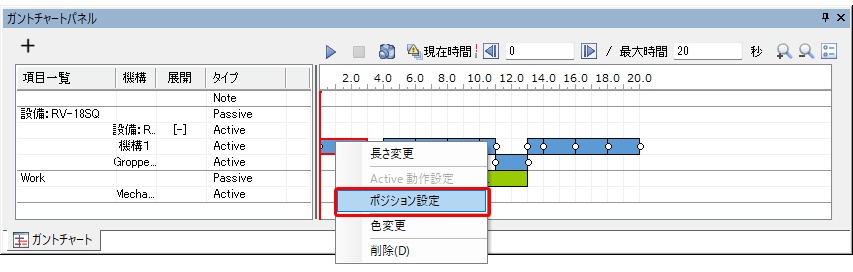

3. Active バーを選択し、右クリックメニューのポジション設定を選択する

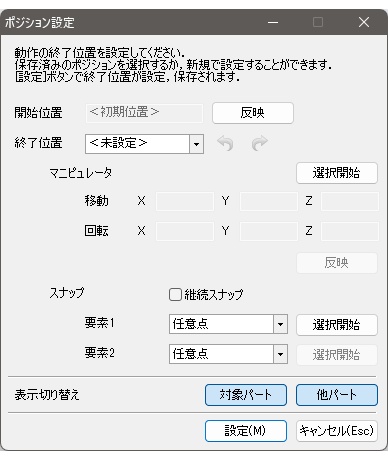

   ポジション設定ダイアログが表示されます。

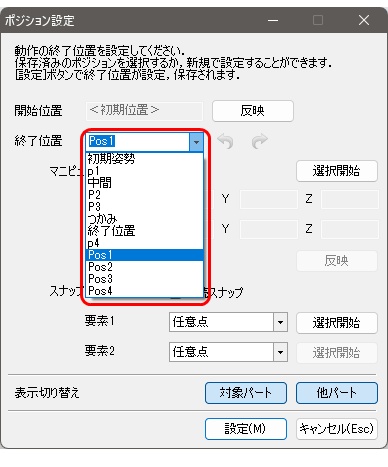

4. ポジション設定ダイアログ内の終了位置のプルダウンメニューから、機構プレビューで登録したポジションを指定する


   終了位置にポジションを指定することで、開始位置から終了位置まで移動する動作を設定できます。

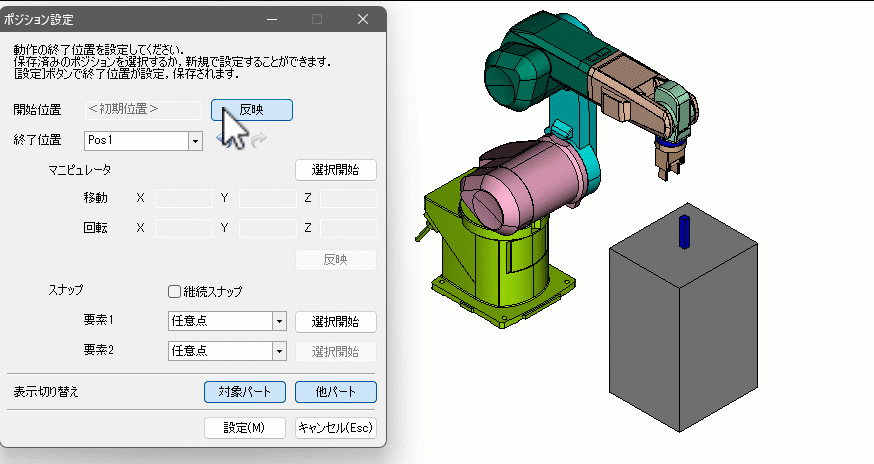

   ヒント: 開始位置は前バーの終了位置のポジションが引き継がれています。（位置を確認したい場合は“反映”ボタンをクリックします）
5. ポジションの指定が完了したら、設定ボタンをクリックする

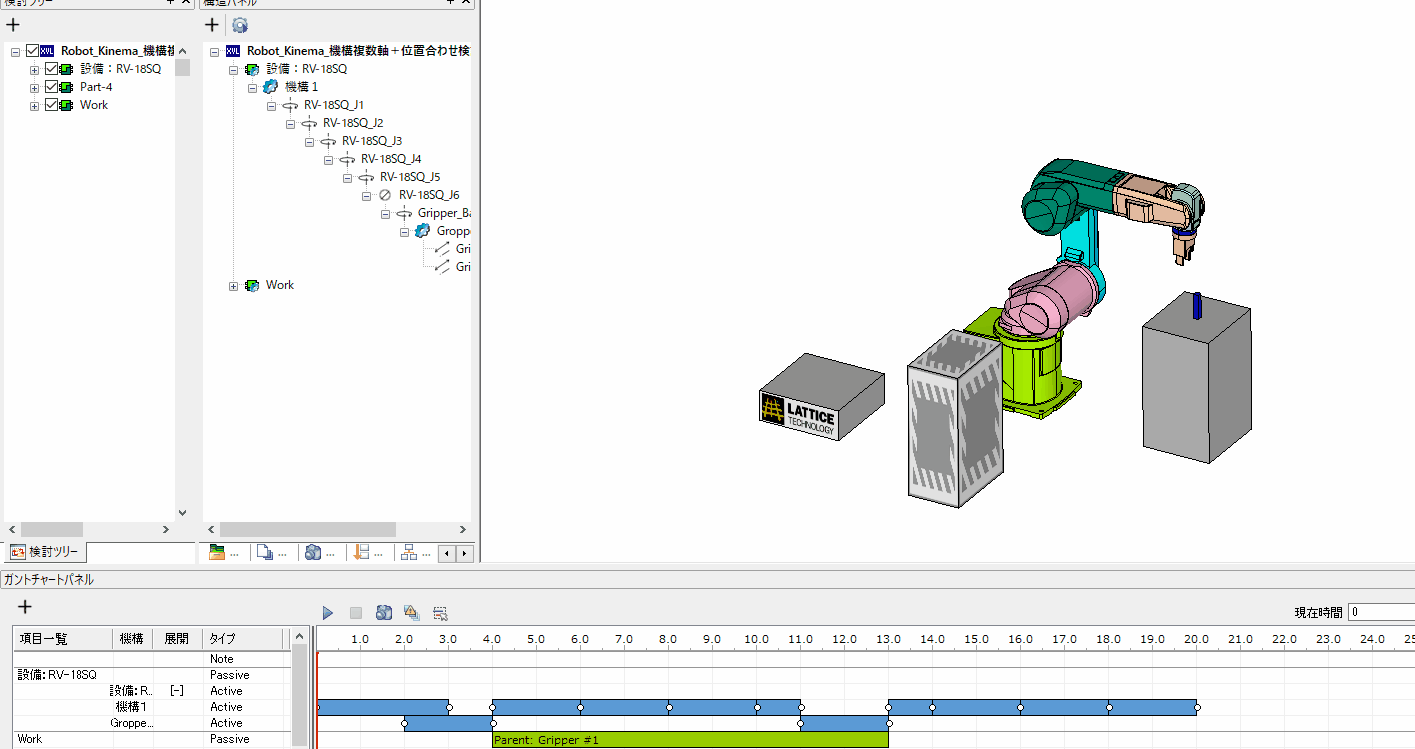

6. アニメーションを再生し、動作を確認する
