パラメータ「ShellStructureMode」

パラメータ「ShellStructureMode」の違いによる形状セットの状態とXVL Studio 「 CATIA からの XVL データ読み込みモード」による違いを説明します。

■「ShellStructureMode」の概要

「ShellStructureMode」の値により、変換される XVL ファイルのシェル構成情報が異なります。

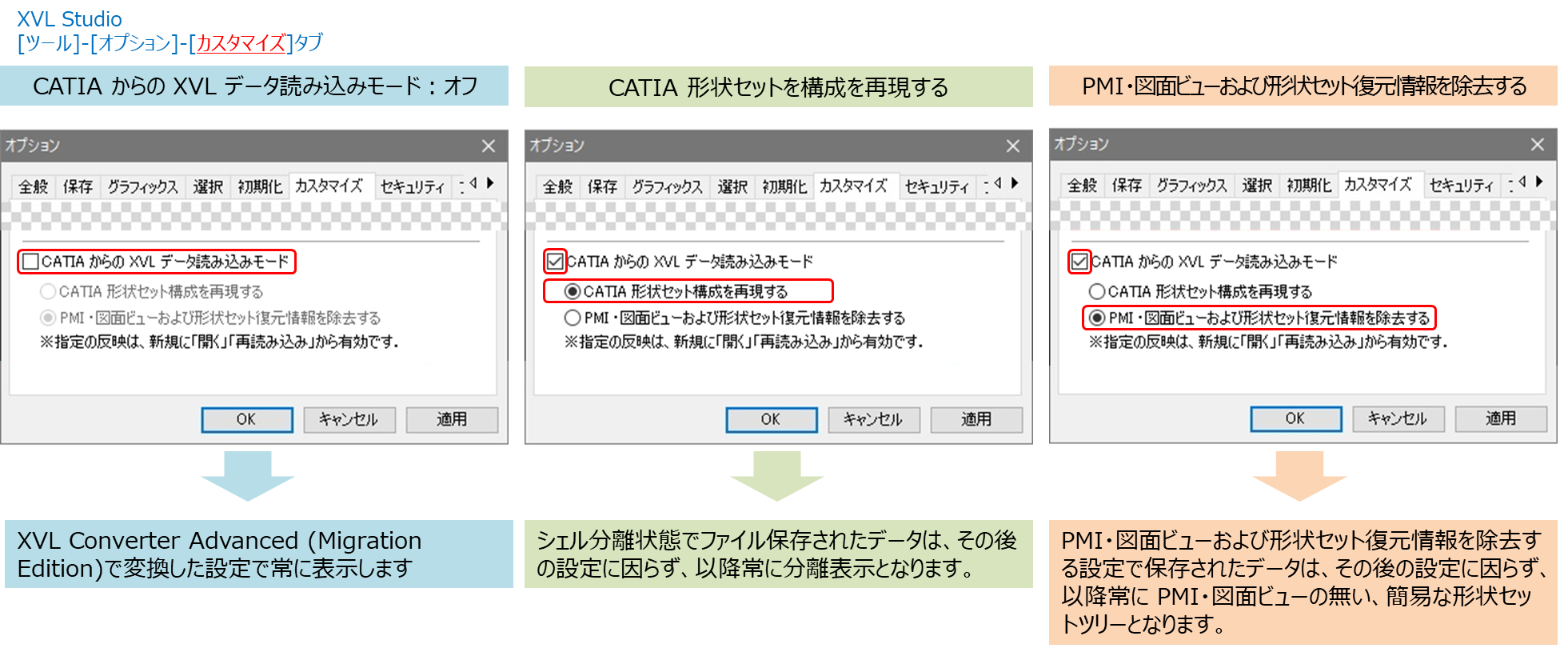

また、XVL Studio の設定の影響で形状セットの見え方が異なります。


[ENF2XVL] セクション変換パラメータ / 内容	選択肢
`ShellStructureMode` シェル集約のモードを指定するデフォルト値: 0	0: 形状セットフィーチャーは集約され、フィーチャー名は維持されません 1: 形状セットフィーチャーはシェル集約されずに、フィーチャー名が維持されます 2: 形状セットフィーチャーは集約されますが、Studioでシェル分離を行うことで、形状セットフィーチャーを再現することができます


パラメータ（XCA）値	XVL Studio の設定
パラメータ（XCA）値	CATIA からのXVL データ読み込みモード:OFF （デフォルト）	CATIA 形状セット構成を再現する	PMI・図面ビューおよび形状セット復元情報を除去する

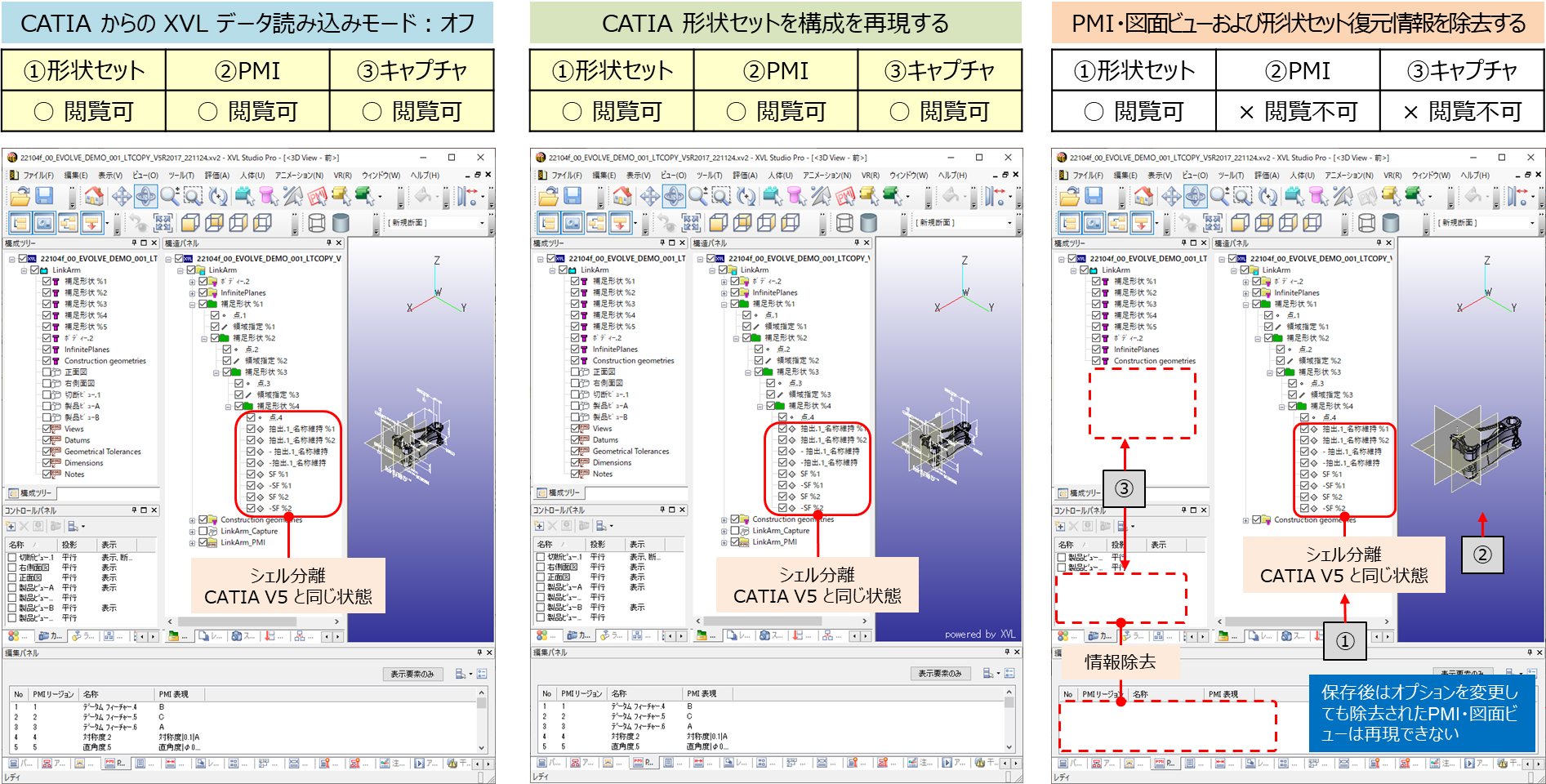

`ShellStructureMode=1`	形状セット：〇 PMI：〇キャプチャ：〇	形状セット：〇 PMI：〇キャプチャ：〇	形状セット：〇 PMI：× キャプチャ：×

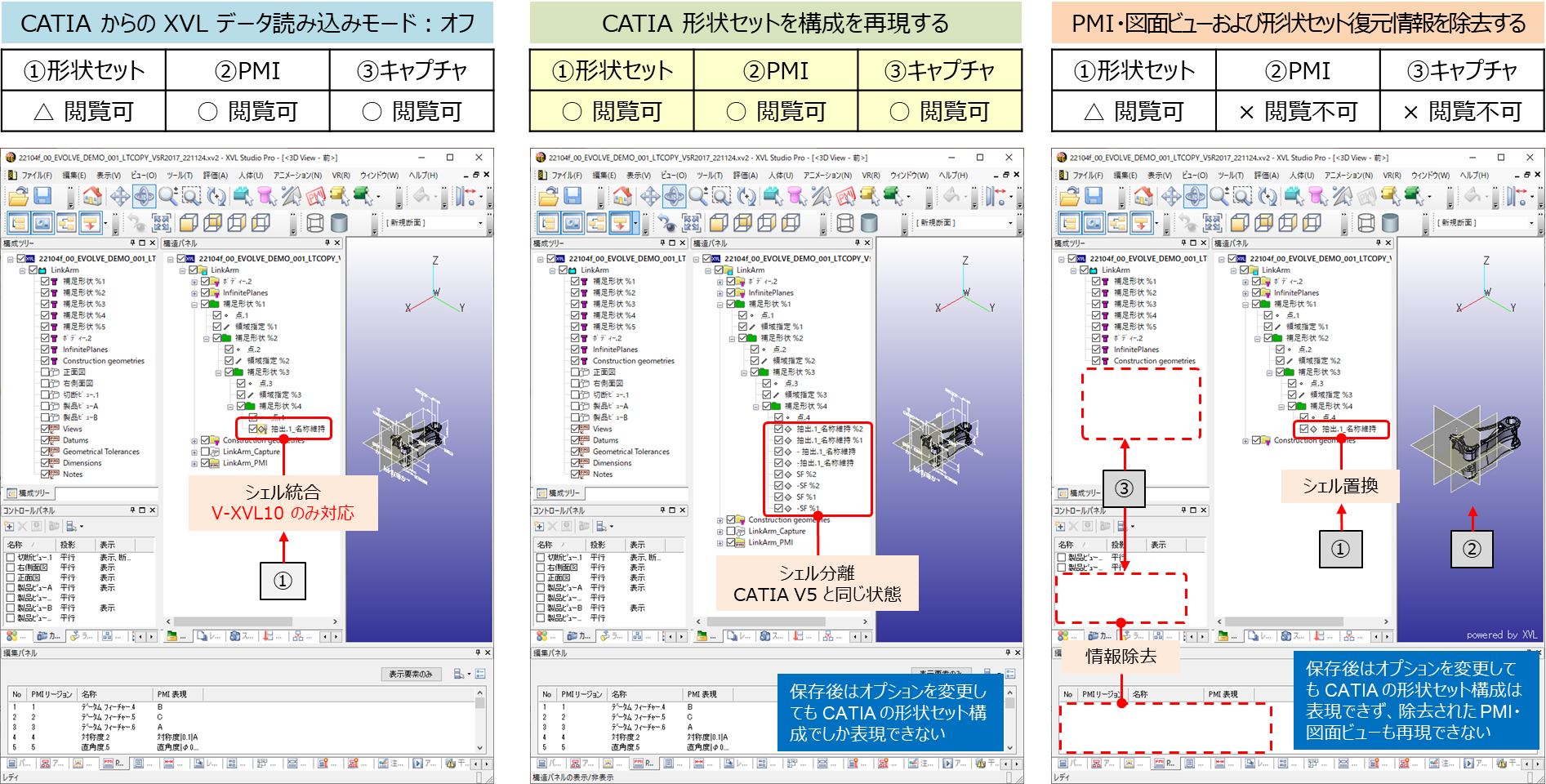

`ShellStructureMode=2`	形状セット：△ PMI：〇キャプチャ：〇	形状セット：〇 PMI：〇キャプチャ：〇	形状セット：△ PMI：× キャプチャ：×

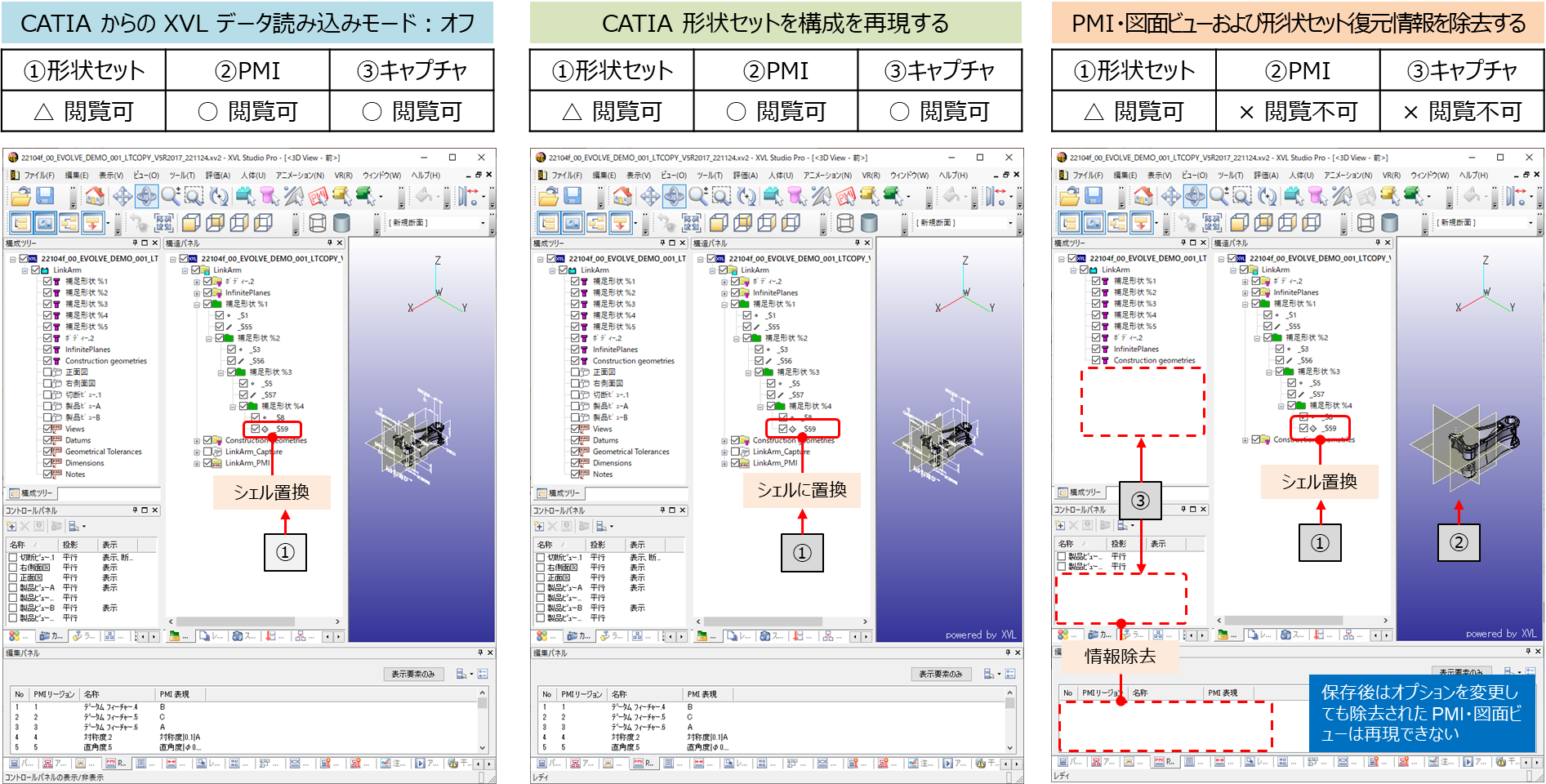

`ShellStructureMode=0` （デフォルト）	形状セット：△ PMI：〇キャプチャ：〇	形状セット：△ PMI：〇キャプチャ：〇	形状セット：△ PMI：× キャプチャ：×

シェル集約（ShellStructureMode）のモードの違いと、XVL Studio の「CATIA からの XVL データ読み込みモード」の読み込みの違いで、「構成ツリー」・「形状セット」ツリーの、シェル状態が異なります。

※ シェル統合機能に対応しているのは V-XVL 10 のみ
