形状セット情報の変換設定方法
形状セット情報を変換します（必須パラメータと引数を設定）。
XCA ではパラメーターファイル “default_xcl.prm” に以下のパラメータを全て設定します。
＜インストールディレクトリ＞\exee\default_xcl.prm
※ PMI オプションは不要です。
※ Ver. 21.0 から xv0 形式に対応。

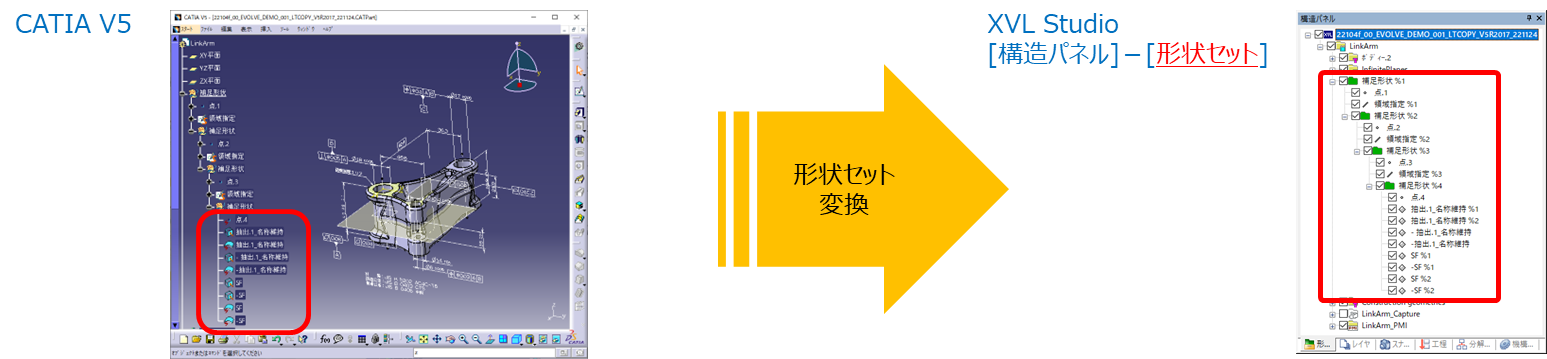

XVL Converter Plug-in x64 for CATIA V5 形状セット 情報変換
■ パラメータ
| パラメータ | 値 | セクション | 機能 |
|---|---|---|---|
|
1: 変換する | CATIA V5 [CAA2ENF] | PMI のツリー順を変換 |
|
0:CATIA V5 上で所属していたボディーグループ内に含める （ConvertGroup=1 と合わせて設定する） |
CATIA V5 [CAA2ENF] |
パートに含まれる 単独点・線を変換 |
|
1: 変換する （SuppressWireFeature=0 と合わせて設定する） |
XVL 出力 [ENF2XVL] |
グループ構造を変換 |
|
1:形状セットのツリー構造を変換する | XVL 出力 [ENF2XVL] | 形状セットを変換 |
|
1: フィーチャー単位で集約しシェル名を変換する | XVL 出力 [ENF2XVL] | シェル集約のモードを指定 |
■ コマンド引数
| コマンド引数 | CAD | 機能 | GUI |
|---|---|---|---|
|
CATIA V5 | パートに含まれる単独点、単独線を CATIA V5上で所属していたボディグループ内に含めます。（パラメータ ConvertGroup=1 ＋ SuppressWireFeature=0 を設定した場合と同じ動作になる） |
× コマンドのみ |
