セマンティック PMI 情報の変換設定方法

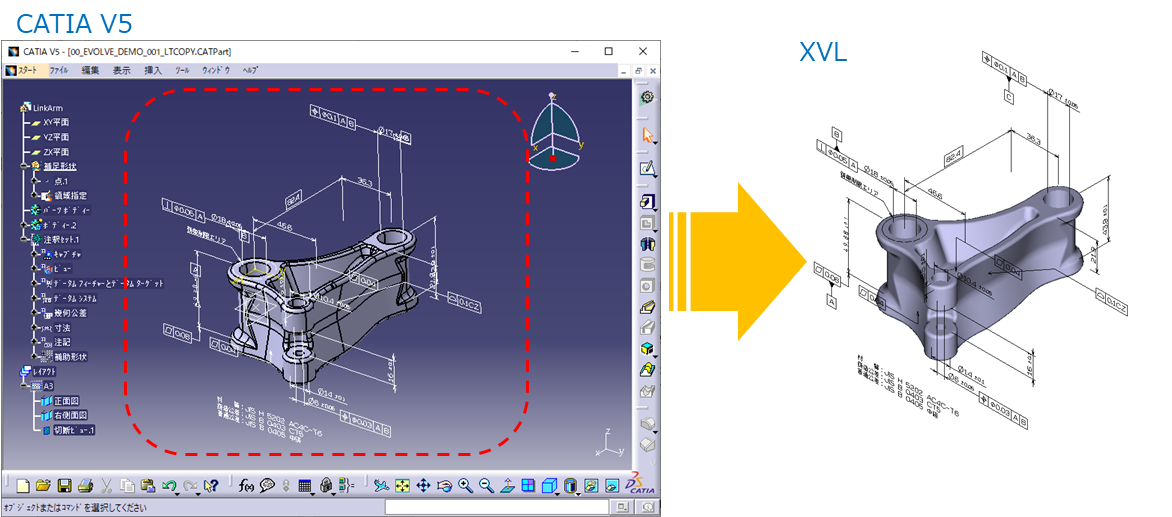

CATIA V5 の FTA（Functional Tolerancing & Annotation）機能を用いた FTA 要素をセマンティック PMI として XVL に変換します（対応フォーマット：P-XVL,V-XVL 10 ,11）。
※ セマンティック PMI 変換には、 CATIA V5 の FTA ライセンスは不要です。
■ コマンド引数
※２つの引数を合わせて指定してください
| コマンド引数 | CAD | 機能 | Controller (GUI) |
|---|---|---|---|
|
CATIA V5 | セマンティック PMI を変換する | 〇 |
|
CATIA V5 | 非表示要素を非表示として変換する | 〇 |
※[3D 形式として変換]機能の廃止
■ 注記・寸法
| PMI タイプ名 | XVL 変換後のボディ名 |
|---|---|
| テキスト / フラグ ノート | Notes |
| データム フィーチャー | Datums |
| データム ターゲット | Datums |
| 幾何公差 | Geometrical Tolerances |
| サーフェス テクスチャ | Roughness |
| 寸法 | Dimensions |
| 溶接フィーチャー | Welds |
| スポット溶接 | Welds |
■ キャプチャ
[パラメータ：ConvertCaptureGroup]
| CATIA V5 キャプチャ | カメラ情報に変換 |
|---|---|
| キャプチャ名 | カメラ名 |
| ビュー方向 | カメラのビュー方向 |
| 表示 ON/OFF | カメラの表示状態（形状はパートレベル） |
| クリッピング平面 | カメラの断面平面 |
| クリッピング ON/OFF | OFF の場合は断面なしで変換 |
