XVL Converter Plug-in x64 for CATIA V5 形状セット 情報変換
形状セット 情報を変換します（変換 UI から設定が可能です）。
※ 詳細は、XVL Converter 製品群変換設定（XVLConv_Parameter.pdf）を参照
■ パラメータ
| パラメータ | 値 | 追加パラメータ | 機能 |
|---|---|---|---|
|
1: 変換する | CATIA V5 (組込型) Importer | PMI のツリー順を変換 |
|
0:CATIA V5上で所属していたボディーグループ内に含める （ConvertGroup=1 と合わせて設定する） |
パートに含まれる単独点・線を変換 | |
|
1: 変換する （SuppressWireFeature=0 と合わせて設定する） |
XVL Exporter | グループ構造を変換 |
|
1: 形状セットのツリー構造を変換する | 形状セット | |
|
1: フィーチャー単位で集約しシェル名を変換する | シェル集約のモードを指定 |

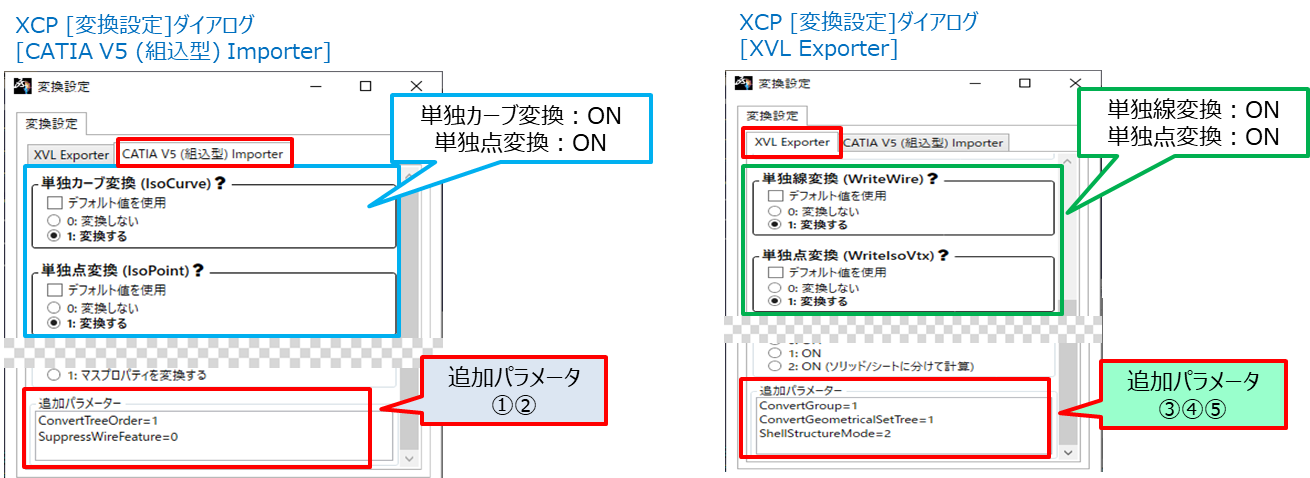

■ 追加パラメータ記入例
-
CATIA V5 (組込型) Importer
ConvertTreeOrder=1SuppressWireFeature=0
- XVL Exporter
ConvertGroup=1ConvertGeometricalSetTree=1ShellStructureMode=1
