機構ツリーの作成

設備の作成

まず先頭の「設備」をXDS 機構ツリー直下に登録します。

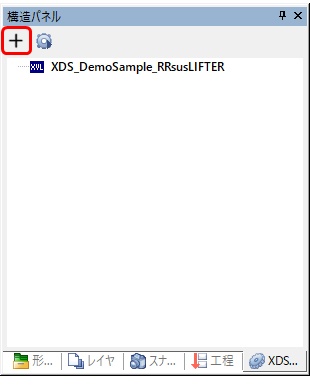

1. XDS 機構ツリータブの（追加）ボタンをクリックする

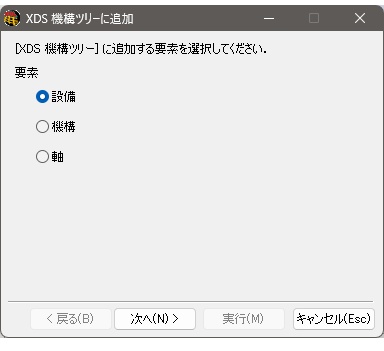

   XDS 機構ツリーに追加ダイアログが表示されます。

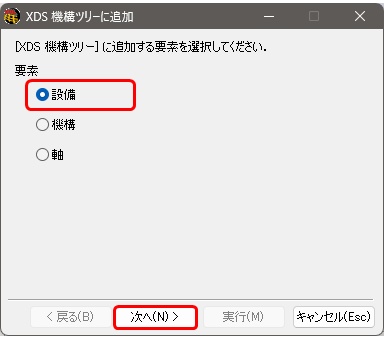

2. 設備にチェックを入れ、次へボタンをクリックする

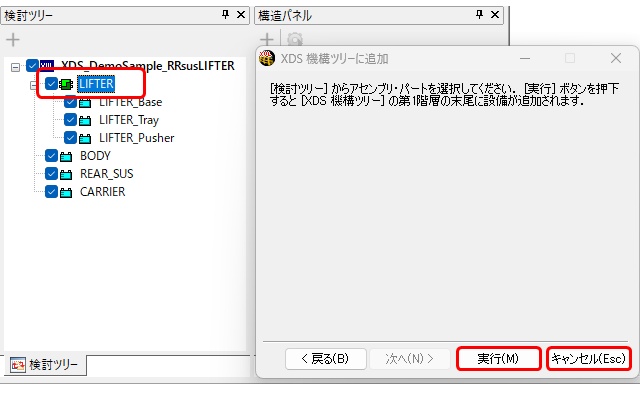

3. 検討ツリーから LIFTER を選択し、実行、キャンセルボタンをクリックする

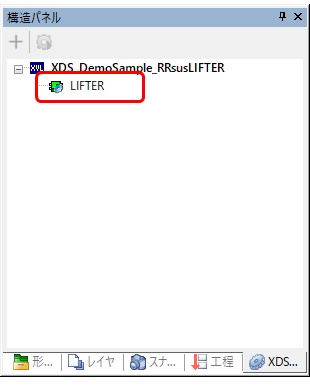

   LIFTER が「設備」として登録されます。



機構の作成

次に 2 階層目の「機構」を作成します。

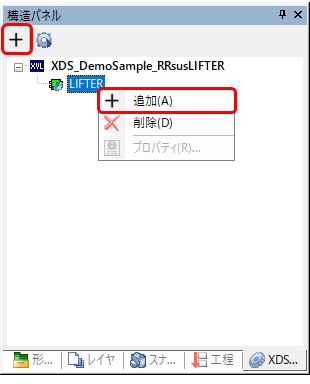

1. LIFTER を選択した状態で、追加ボタンをクリックまたは右クリックメニューの追加を選択する

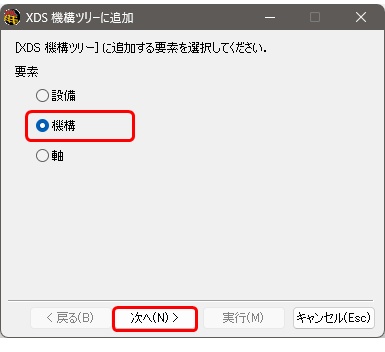

2. 機構にチェックを入れ、次へボタンをクリックする

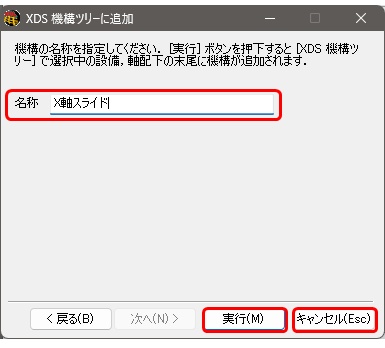

3. 分かりやすい機構名称を入力し、実行、キャンセルボタンをクリックする（デフォルトは Mechanism）

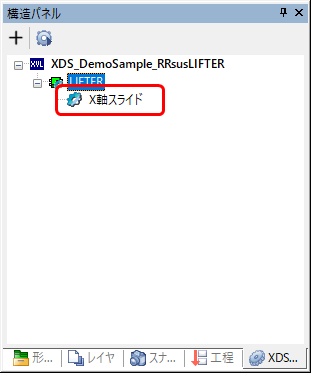

   LIFTER 直下に機構が追加されます。



軸の作成

その次（3 階層目）は「軸」を設定します。軸の設定で、どの部品をどの方向に動かすか？を指定します。

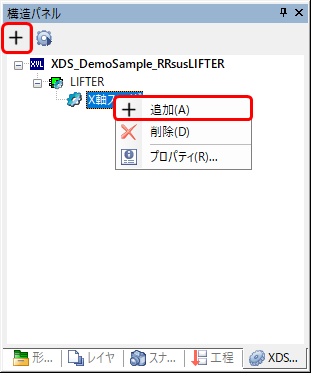

1. 機構を選択した状態で、追加ボタンをクリックまたは右クリックメニューの追加を選択する

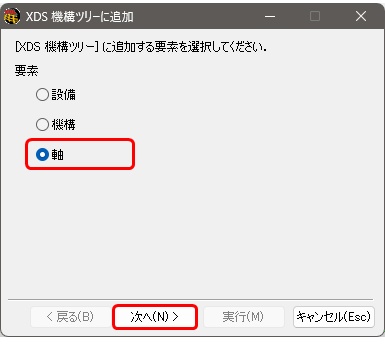

2. 軸にチェックを入れ、次へボタンをクリックする

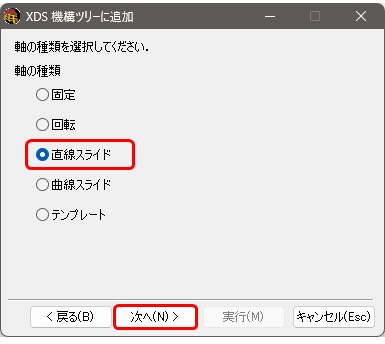

3. 直線スライドにチェックを入れ、次へボタンをクリックする

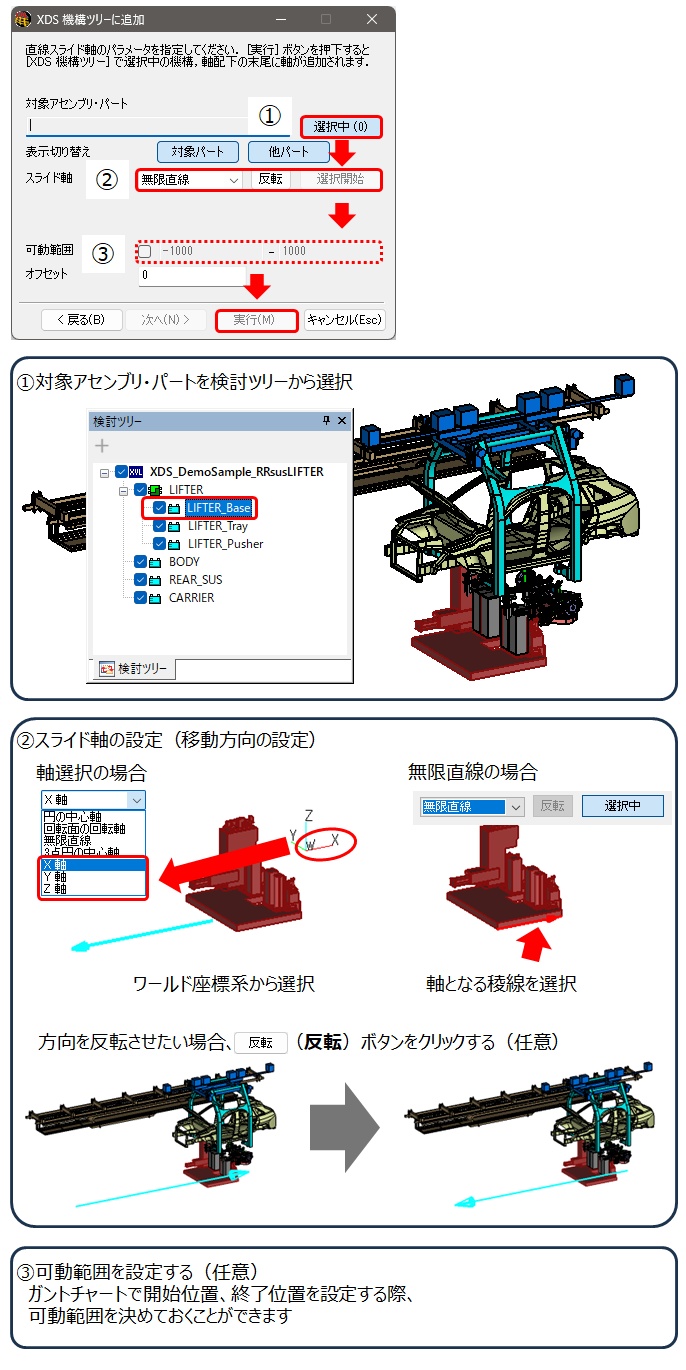

4. 直線スライド軸のパラメータを指定する

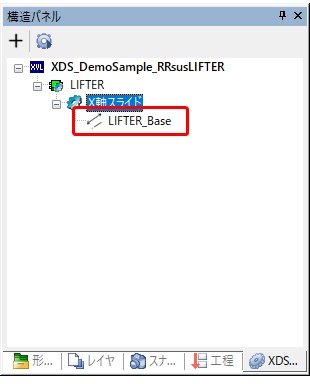

   軸が追加されます。


5. キャンセルボタンをクリックし、XDS 機構ツリーに追加ダイアログを閉じる

LIFTER サンプルでの完成形

機構＋軸の組み合わせを作成することで、複数軸を持つ機構ツリーを作成できます。

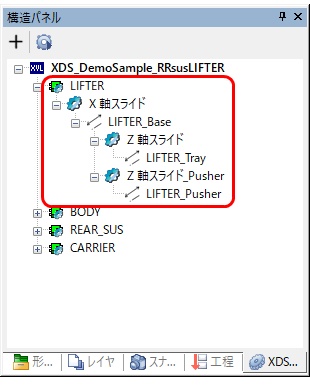

■LIFTER サンプルでの完成形

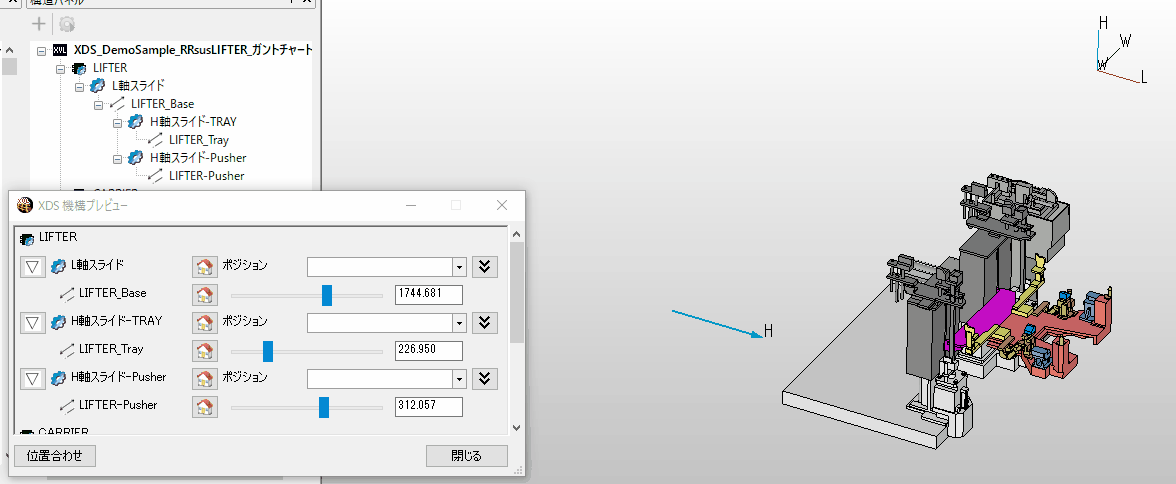

ヒント: 機構プレビューを利用することで、機構動作を簡易的に確認できます。機構プレビューの利用方法は、「機構ツリー」内の「機構プレビュー - 動作の確認」をご確認ください。
