検討ツリーの作成

検討ツリーを表示し、検証用の構成を作成します。構成ツリーは設計データのまま弄らず、検討ツリーでシミュレーションしやすい構成にまとめます。

  1. 検討ツリーパネルの（追加）ボタンをクリックする

    検討ツリーに追加ダイアログが表示されます。

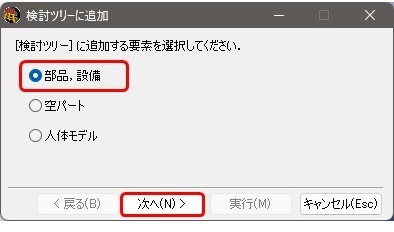

  2. 次へボタンをクリックする

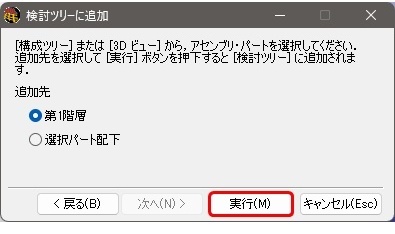

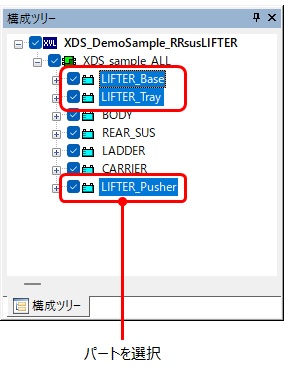

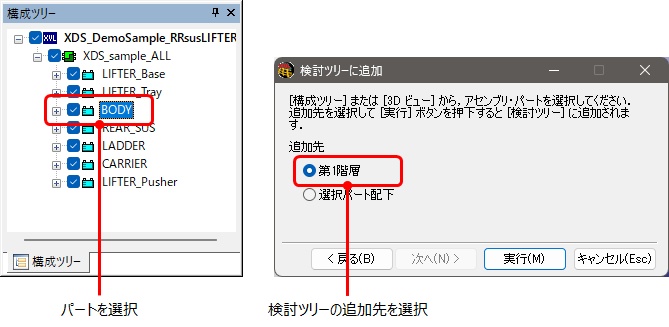

  3. 検討ツリーに追加したいパートを構成ツリーで選択し、検討ツリーに追加ダイアログで検討ツリーの追加先を選択する

  4. 実行ボタンをクリックする

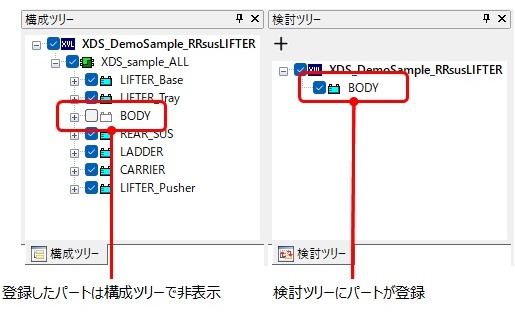

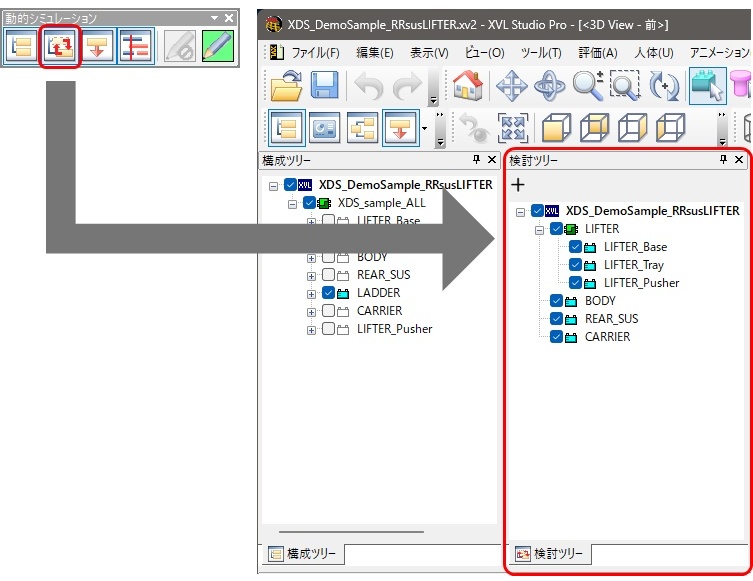

    検討ツリーにパートが登録されます。検討ツリーに登録されたパートは構成ツリーで非表示になります。

ヒント: （追加）ボタンだけでなく、右クリックメニューの追加からも検討ツリーを作成できます。右クリックした要素配下に検討要素を追加するので、追加先の選択を省略できます。

１）TOP にアセンブリ（空パート）を追加する場合

  1. l検討ツリーのトップを右クリック、右クリックメニューの追加を選択する

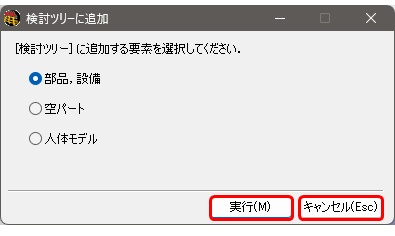

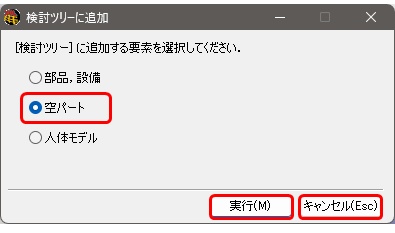

  2. 空パートにチェックを入れ、実行、キャンセルボタンをクリックする

    検討ツリートップに空パートが追加されます。

  3. 空パートを選択した状態で、右クリックメニューのプロパティを選択する

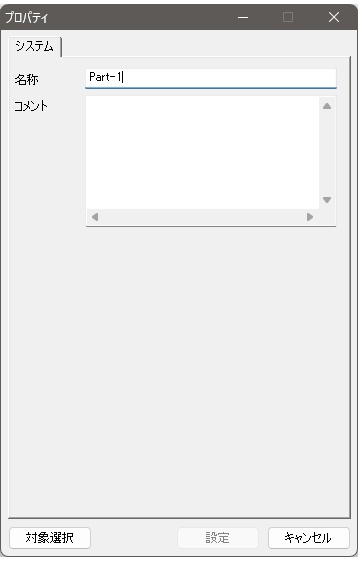

    プロパティダイアログが表示されます。

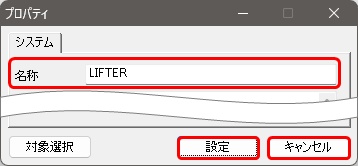

  4. 名称欄に文字列を入力し、設定、キャンセルボタンをクリックする

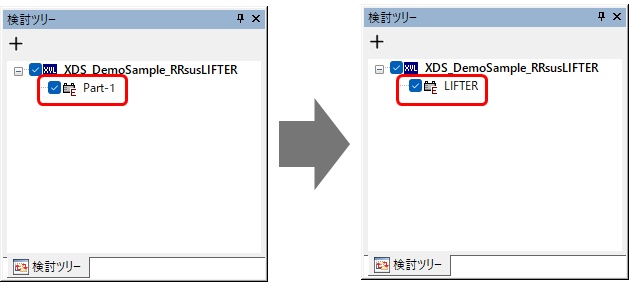

    空パートの名称が変更されます。

２）アセンブリ（空パート）にパートを追加する場合

  1. 空パートを選択した状態で、右クリックメニューの追加を選択する

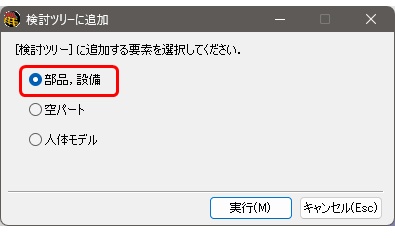

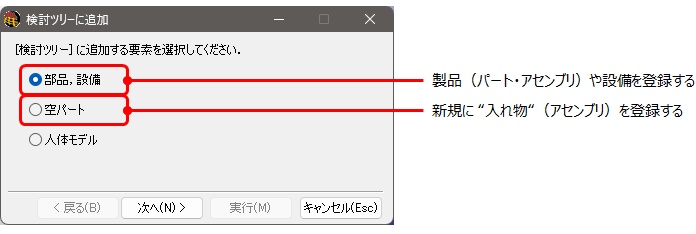

  2. 部品, 設備にチェックを入れる

  3. 空パートに追加したいパートを構成ツリーで選択する

  4. 実行、キャンセルボタンをクリックする

    空パートにパートが追加されます。
