Converter の更新情報
■ 変換機能
【 2046 キャプチャ改修（アセンブリ変換時の動作）】| 旧製品 | 新製品 |
|---|---|

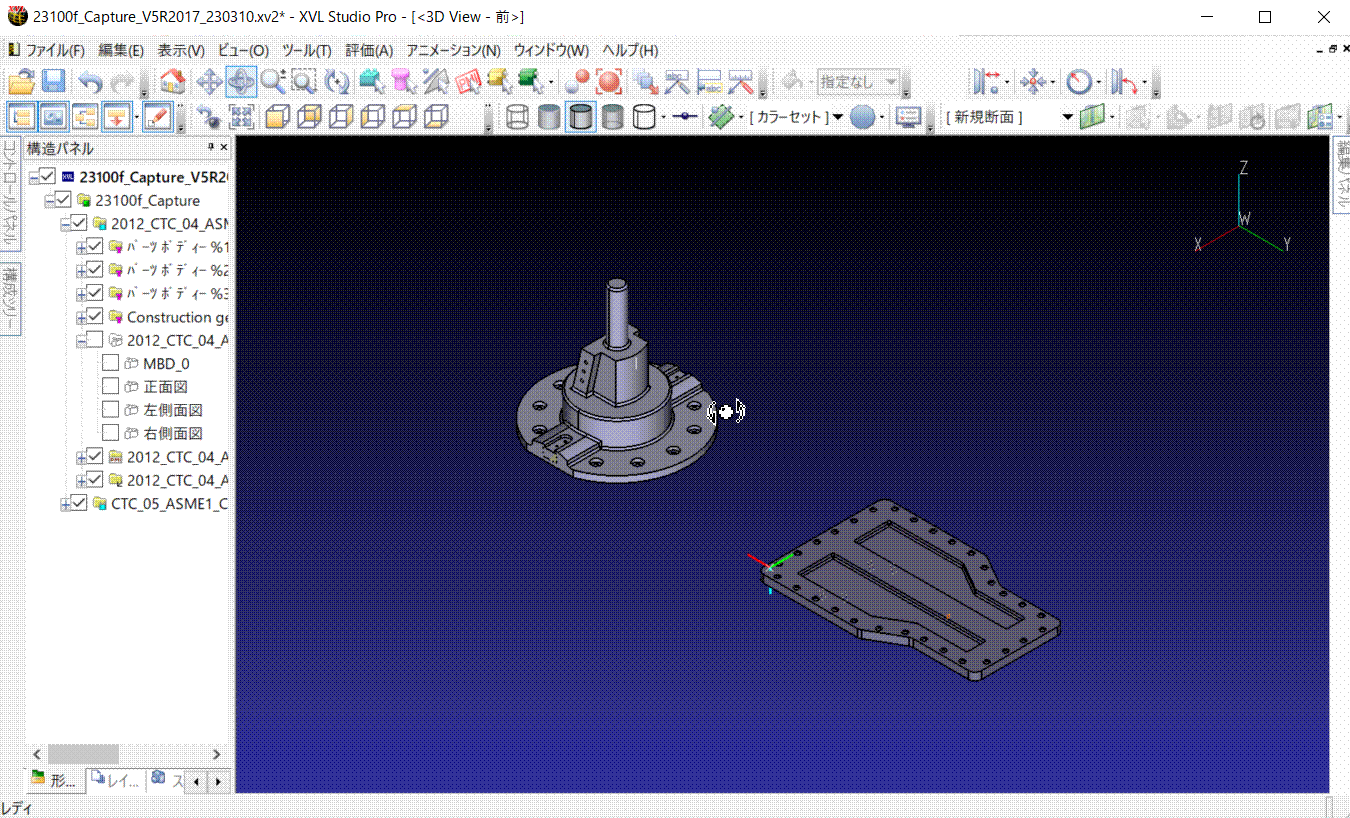

| 旧製品では、アセンブリ構成時のパート付きキャプチャを適用した場合、CAD と異なり、自身のパートに限らずモデル全体の表示状態が制御されます。このため他パートの表示状態まで操作されてしまいます。 | 新製品では、CAD と同様に自身のパート内に限り表示状態が制御されます。 |
 |
 |
【 2047 補助ジオメトリ拡張（軸長さ）】
| CAD | 旧製品 | 新製品 |
|---|---|---|

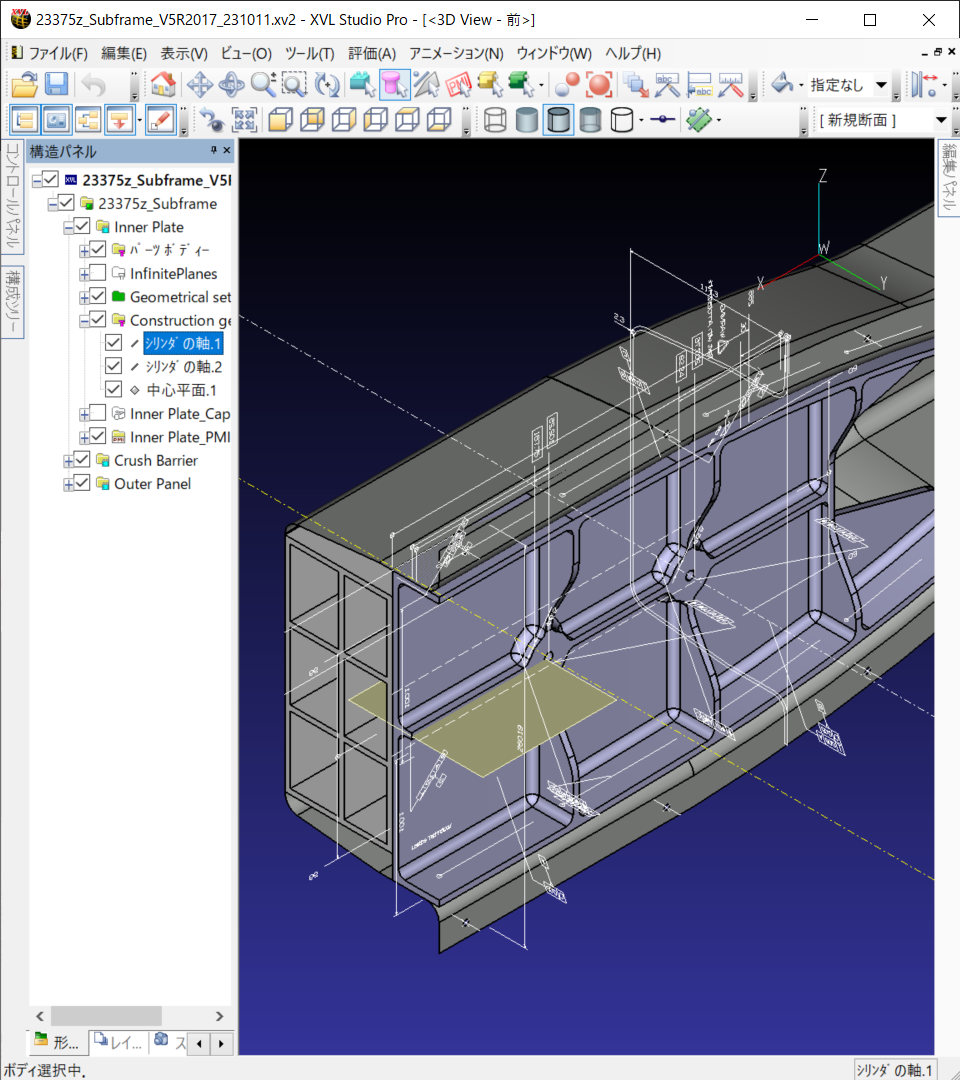

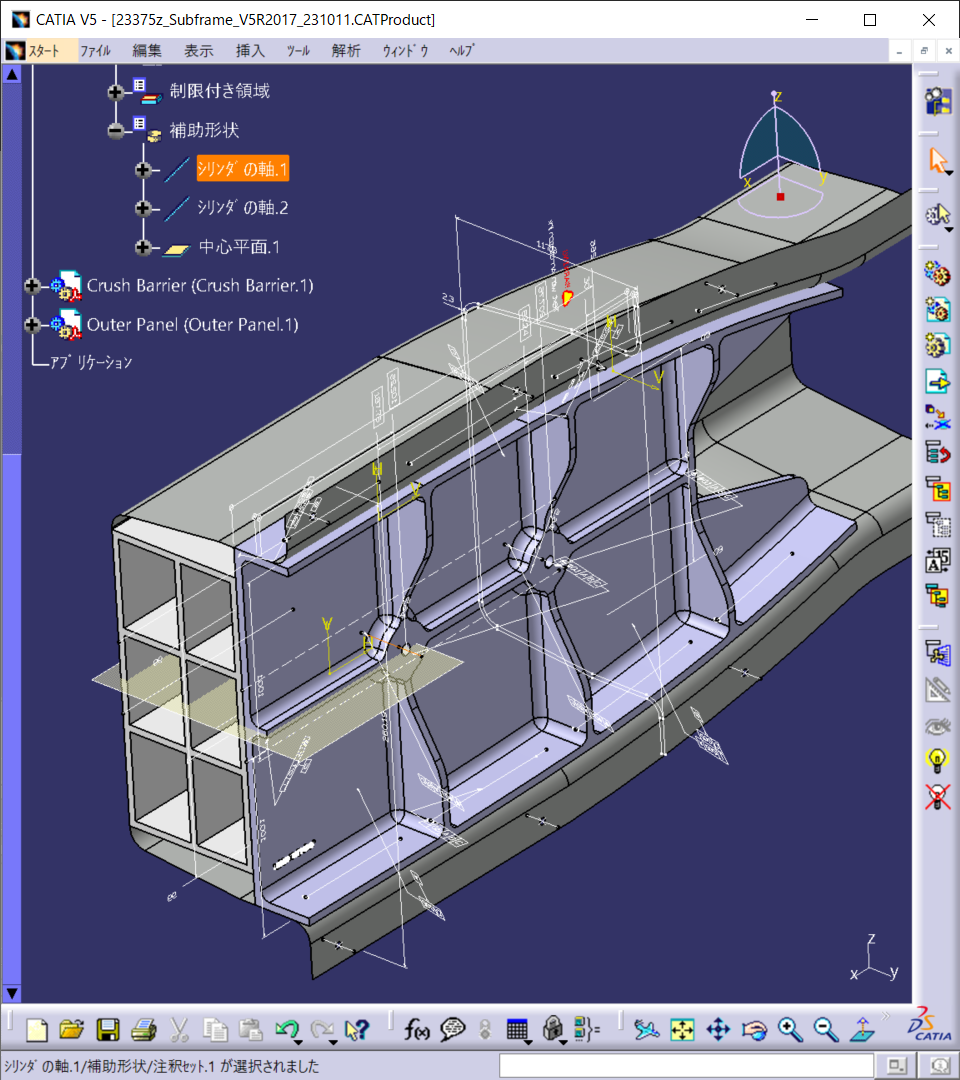

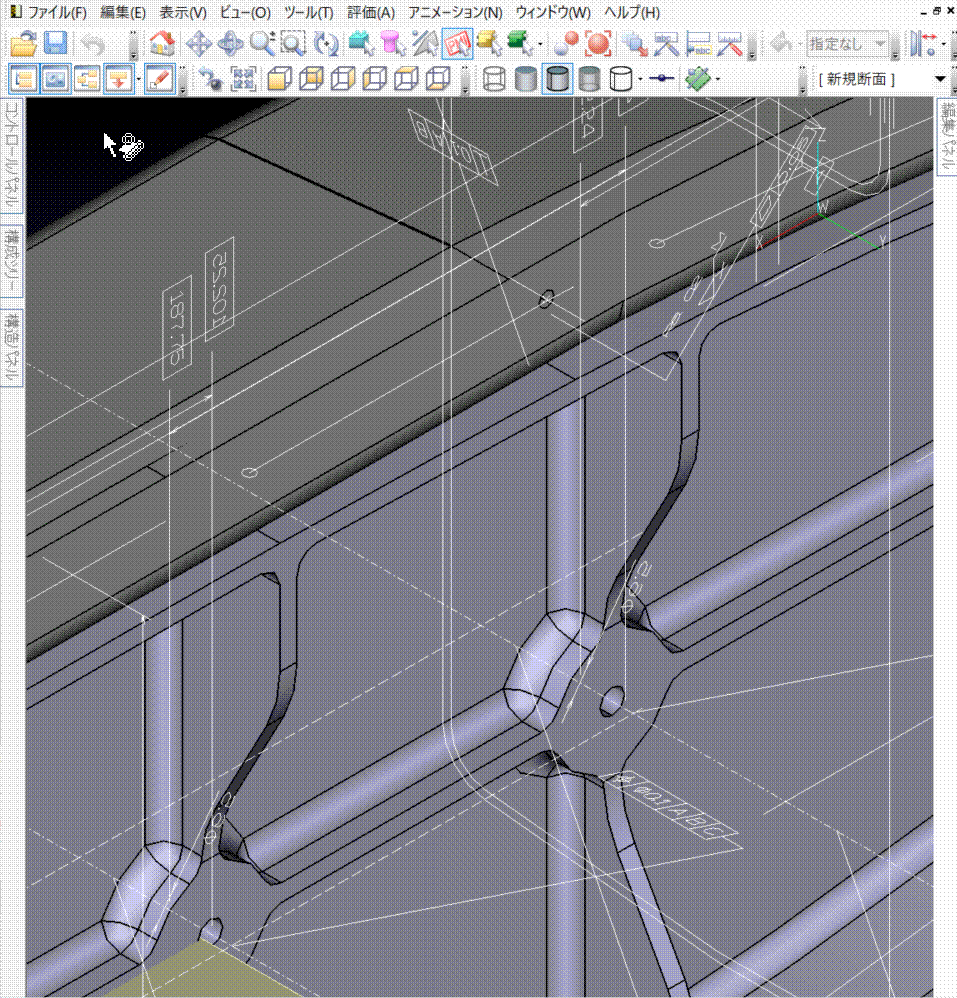

| CAD では、「軸」が有限長で表現されています。 | 旧製品では、「軸」を無限長で表現します。このため、見づらい場面がありました。 | 新製品では、「軸」を CAD と同様に有限長で表現します。 |
 |
 |
 |
【 2050 補助ジオメトリ拡張（補助形状の区別）】
| 旧製品 | 新製品 |
|---|---|

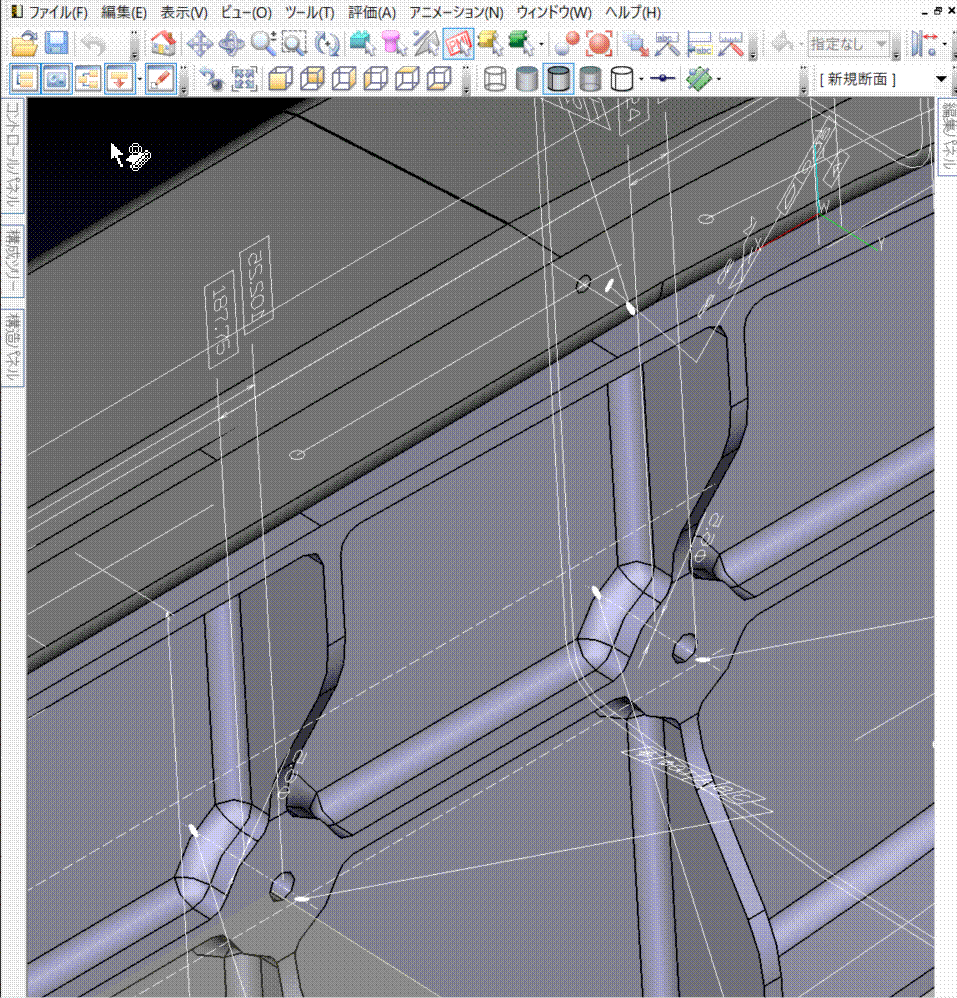

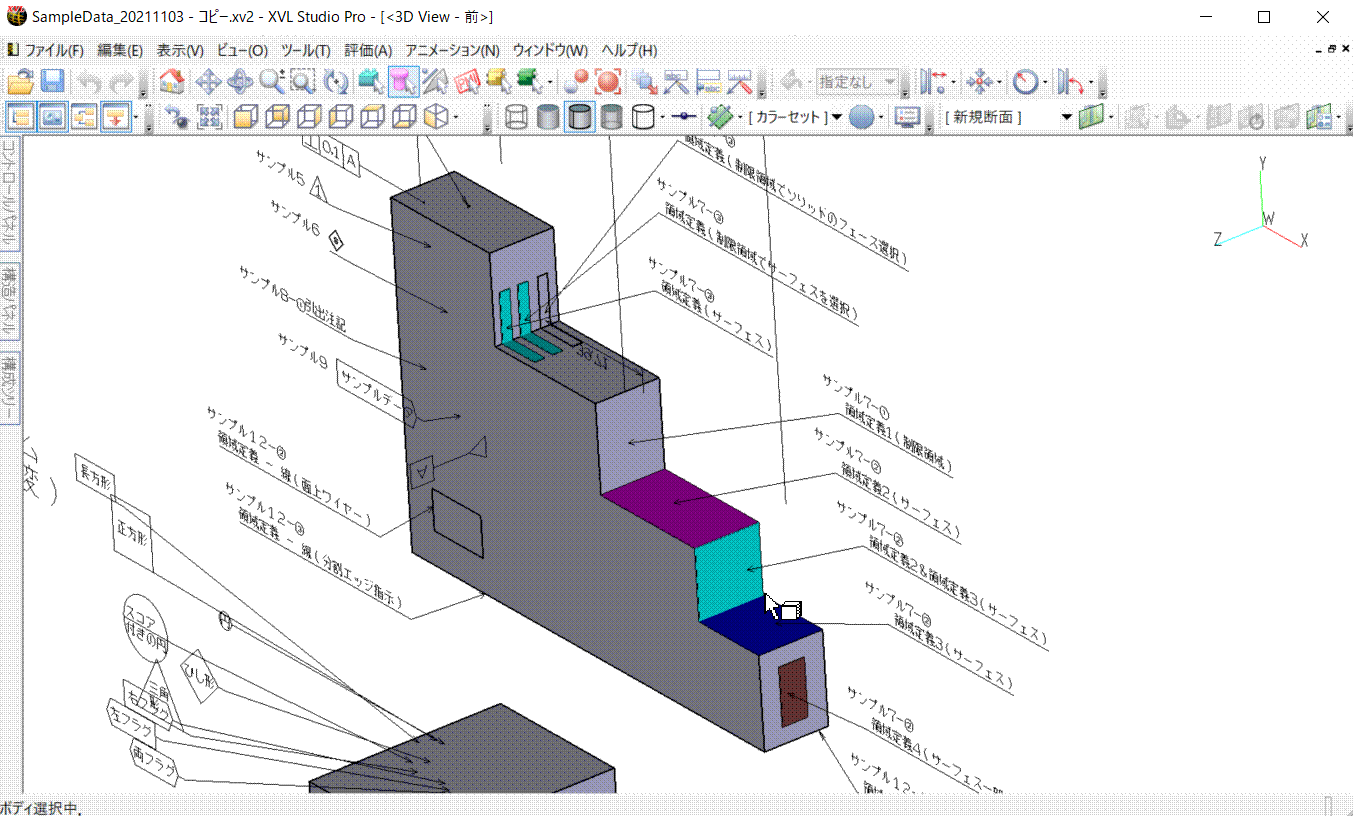

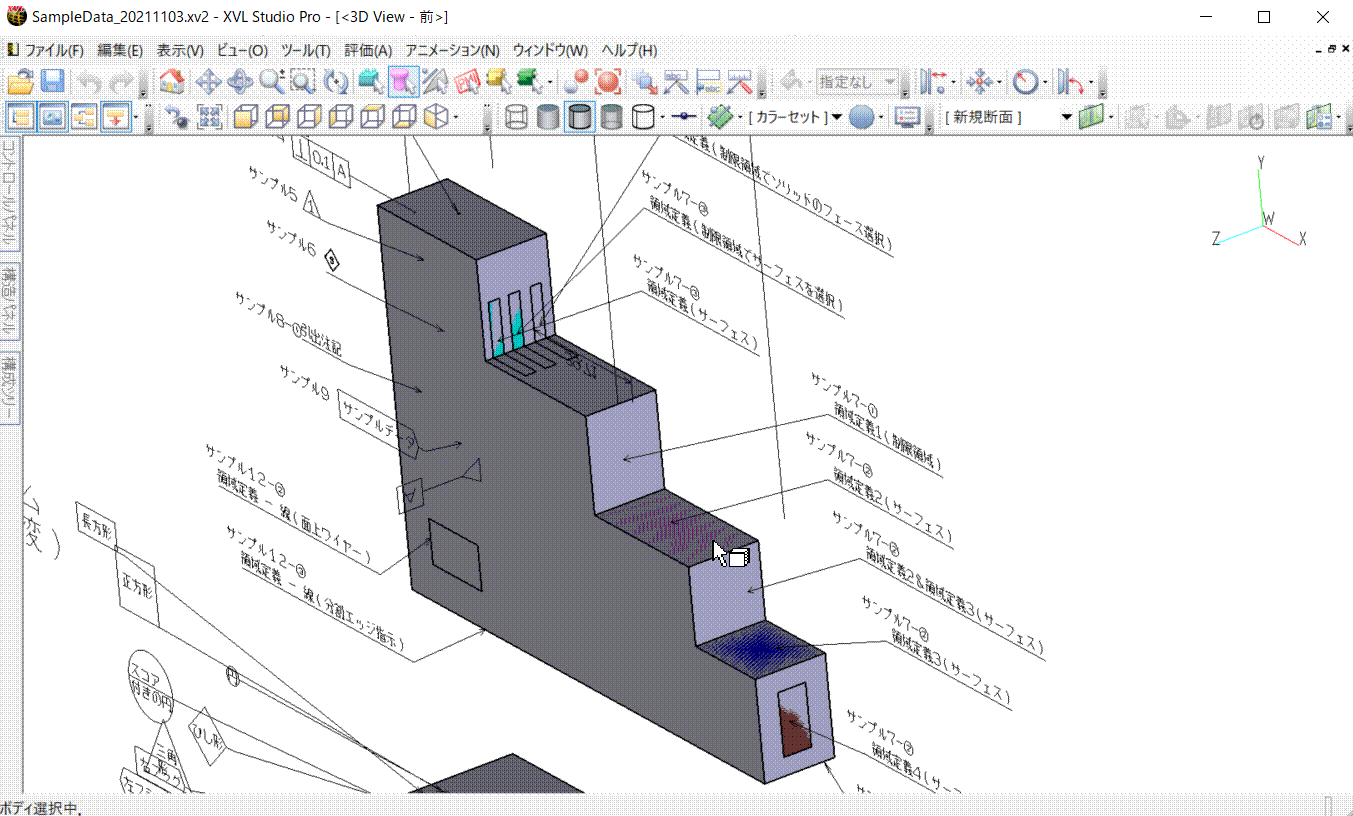

| 旧製品では、「一般形状」と「補助形状」は区別なく変換されます。一般形状と補助形状の面が重なった場合、補助形状が隠れてしまい、面の前後の優先の判断が付かず見づらい場面がありました。 | 新製品では、「一般形状」と「補助形状」を区別して変換します。一般形状と補助形状の面が重なった場合、補助形状の面を優先して表示することができます。 |
 |
 |
【 2054 関連ハイライト拡張（PMI と補助形状間）】
| 旧製品 | 新製品 |
|---|---|

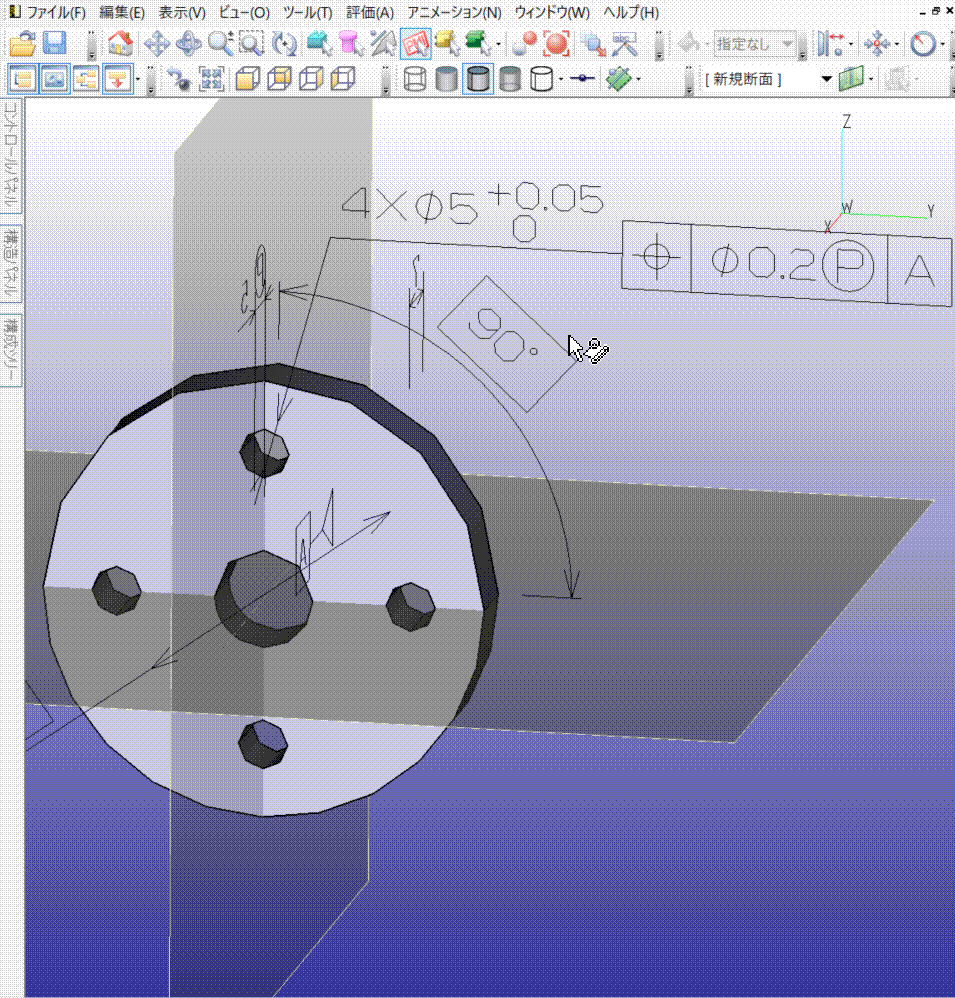

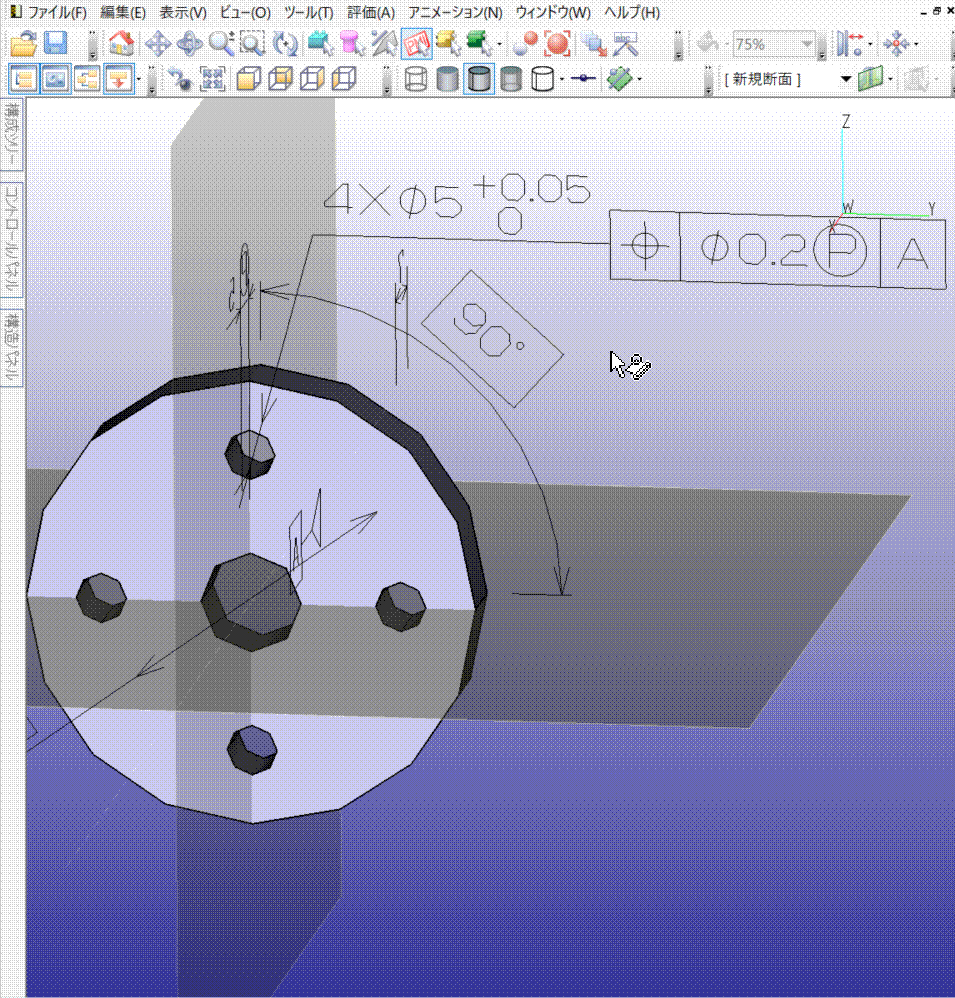

| 旧製品では、「PMI」と「補助形状」間の関連リンクは変換されません。このため、下図の例では、「90°」と「位置度 φ0.2」は関連してハイライトされません。 | 新製品では、「PMI」と「補助形状」間の関連リンクが変換されます。このため、下図の例では、「90°」と「位置度 φ0.2」は関連してハイライトされます。 |
 |
 |
【 2055 形状セット拡張（XV0 対応）】
| CAD | 旧製品 | 新製品 |
|---|---|---|

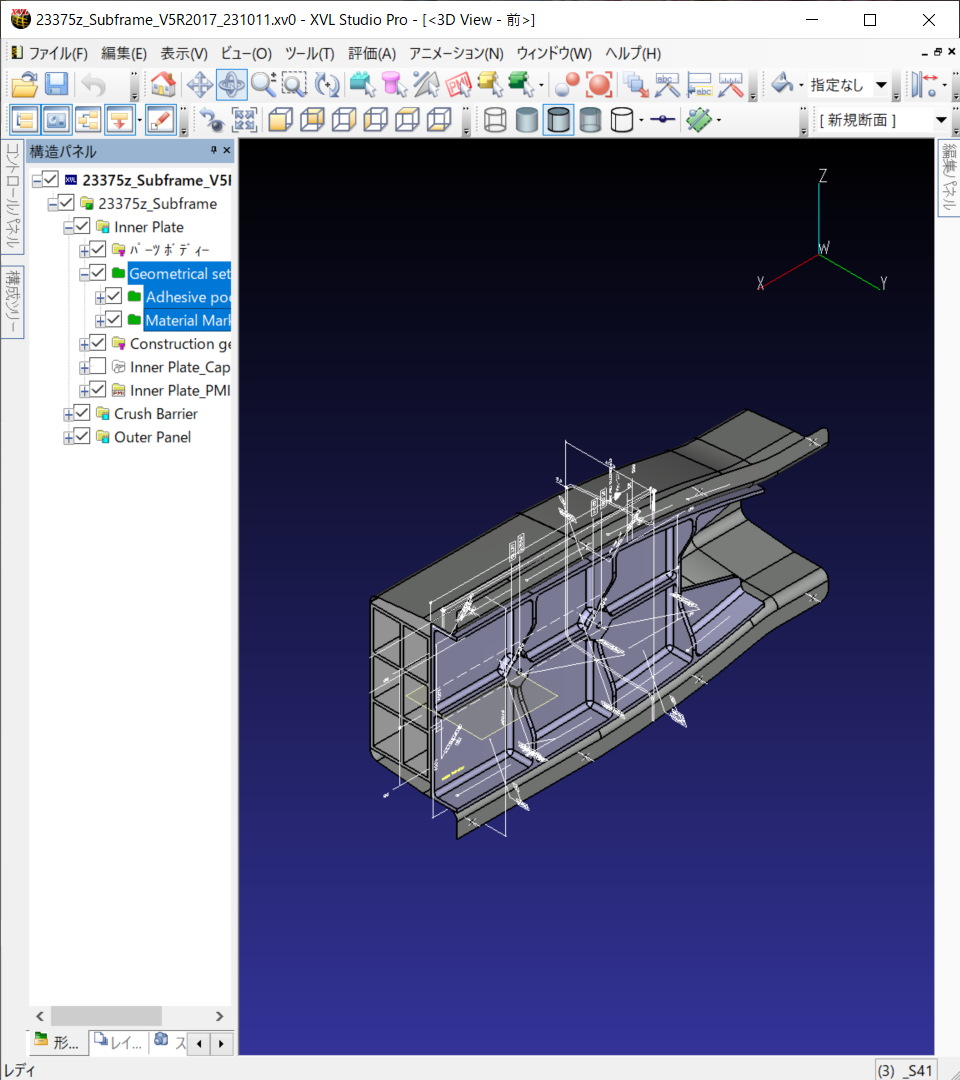

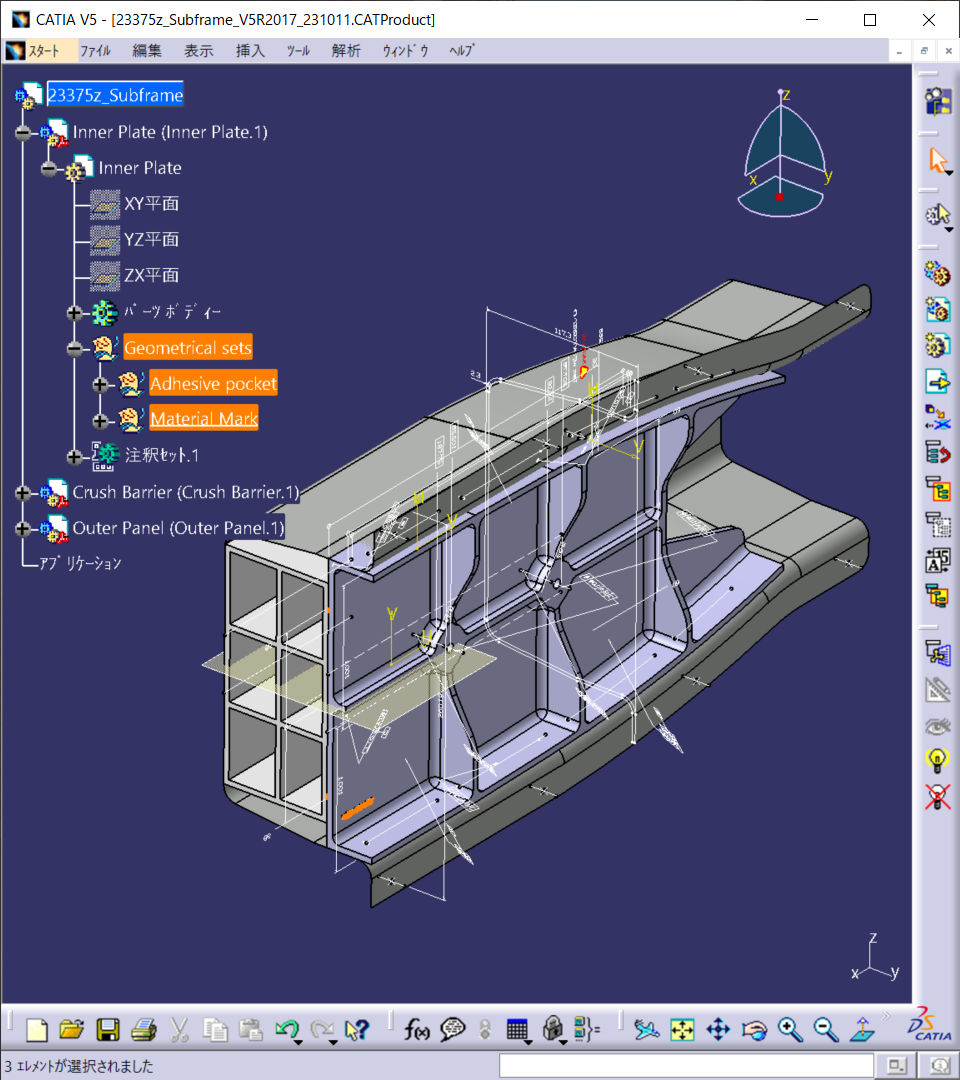

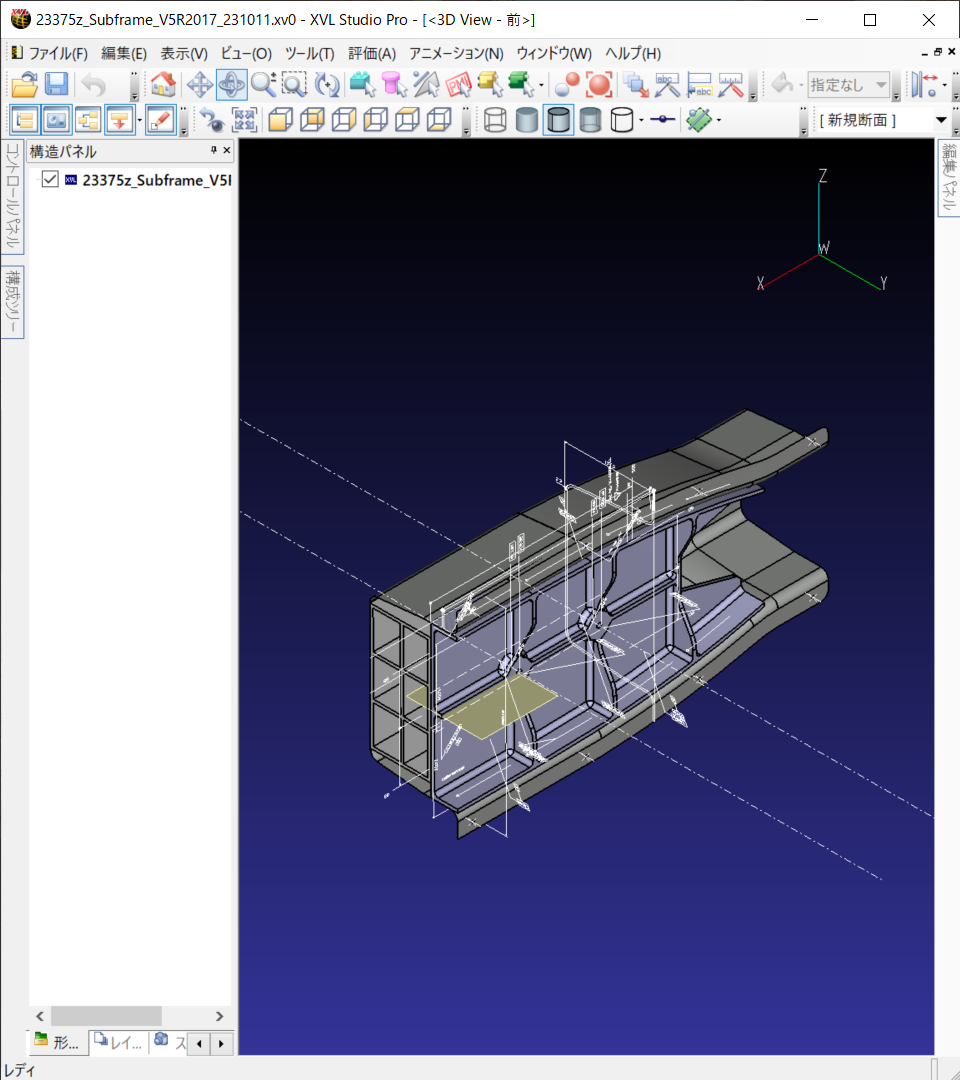

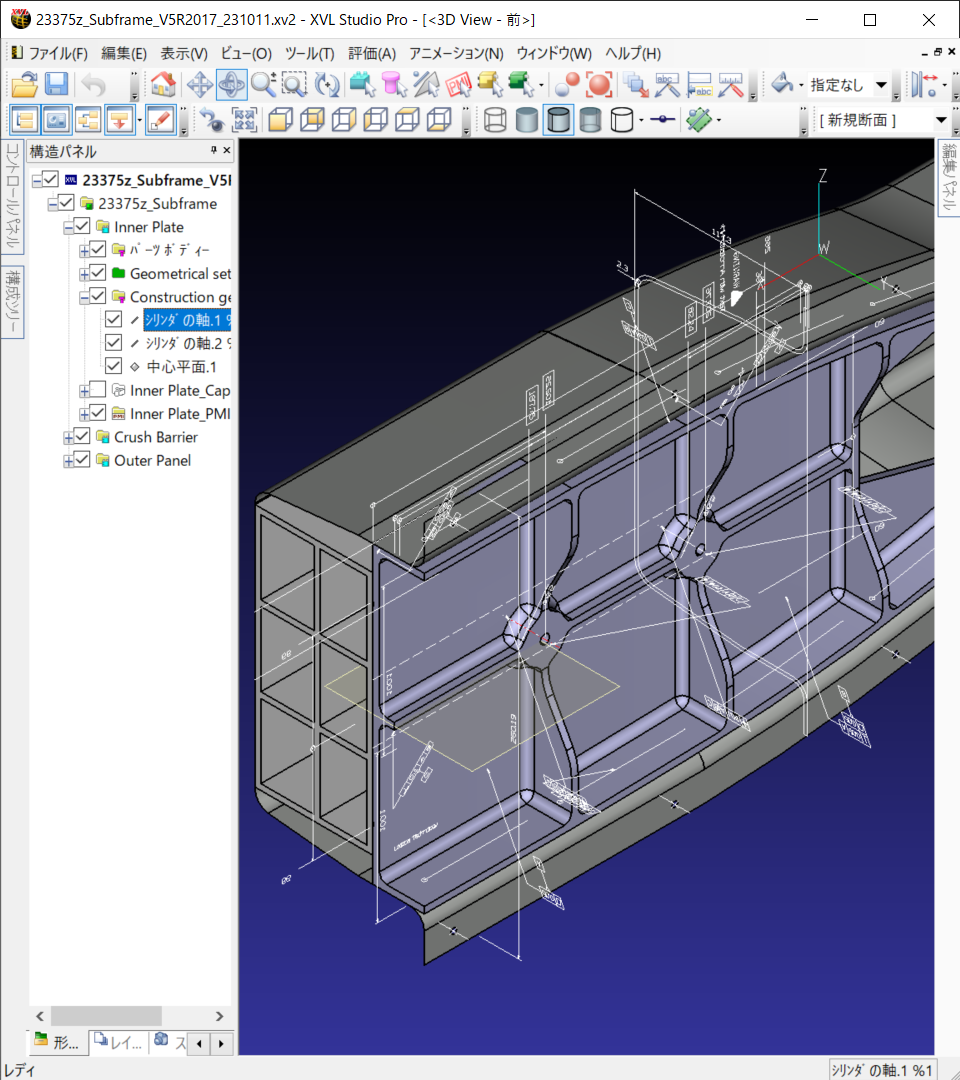

| CAD では、仕様ツリーに「形状セット」が含まれているものとします。 | 旧製品では、XV0 構成で変換した場合、「形状セットツリー」は変換されません。 | 新製品では、XV0 構成で変換した場合も「形状セットツリー」が変換されます。 |
 |
 |
 |
【 2056 文字コード拡張（Unicode 対応）】
| 旧製品 | 新製品 |
|---|---|
| 旧製品では、XVL ファイルの文字コードを Unicode（UTF-8）で変換できませんでした。 | 新製品では、XVL ファイルの文字コードを Unicode（UTF-8）で変換できます。 |
【 2058 関連ハイライト拡張（枠付き寸法対応）】
| 旧製品 | 新製品 |
|---|---|
| 旧製品では、「枠付き寸法（TED）」と「一般寸法」の区別がされていないため、「枠付き寸法（TED）」を選択した場合に「幾何公差」が関連ハイライトしません。 | 新製品では、「枠付き寸法（TED）」と「一般寸法」を区別し、「枠付き寸法（TED）」を選択した場合に「幾何公差」も関連してハイライト動作を行います。 |
 |
 |
【 2060 PMI 属性拡張（CR・CZ 対応）】
| 旧製品 | 新製品 |
|---|---|

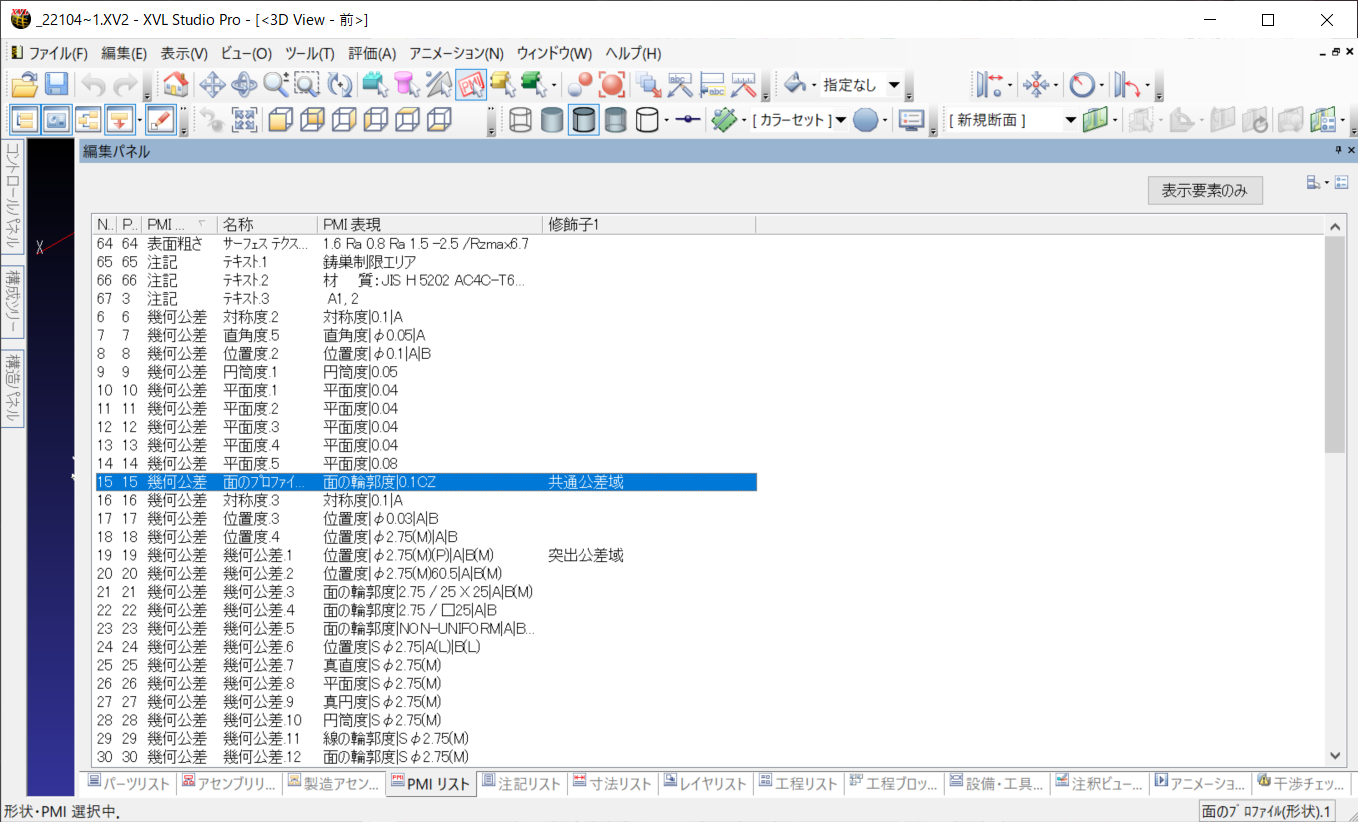

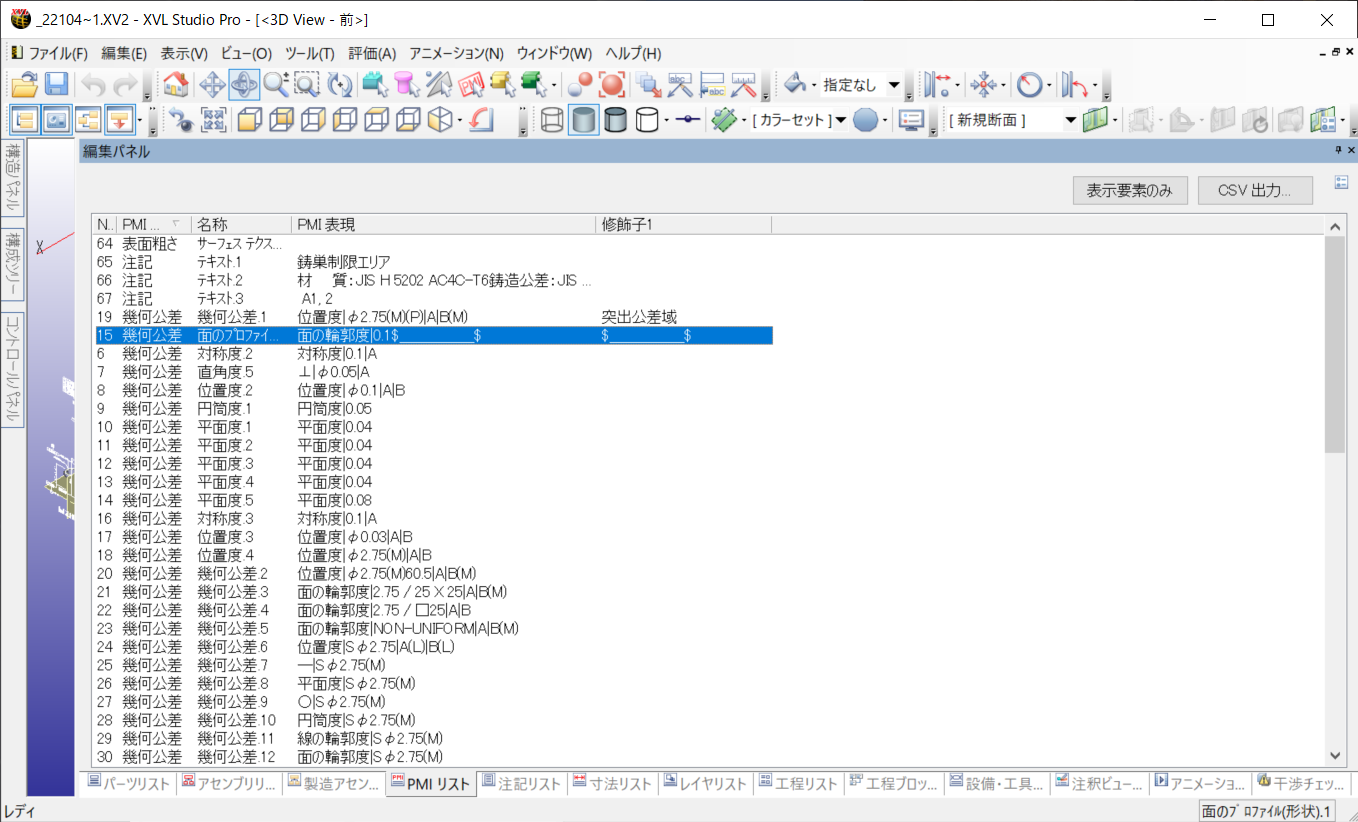

| 旧製品では、「CR・CZ」の属性が変換されません。 | 新製品では、「CR・CZ」の属性が変換されます。 |
 |
 |
【 2116 PMI リージョン拡張（注釈リンク対応）】
| 旧製品 | 新製品 |
|---|---|

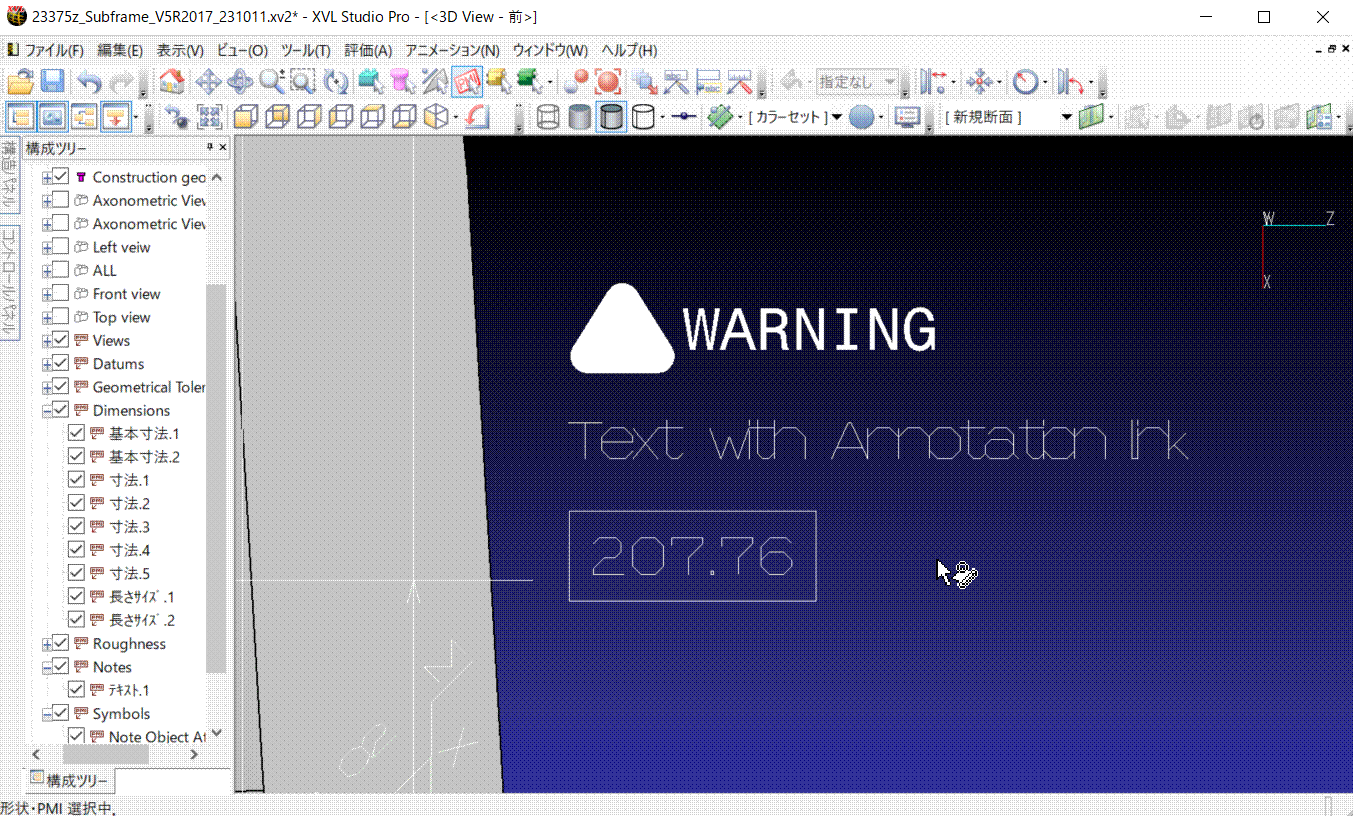

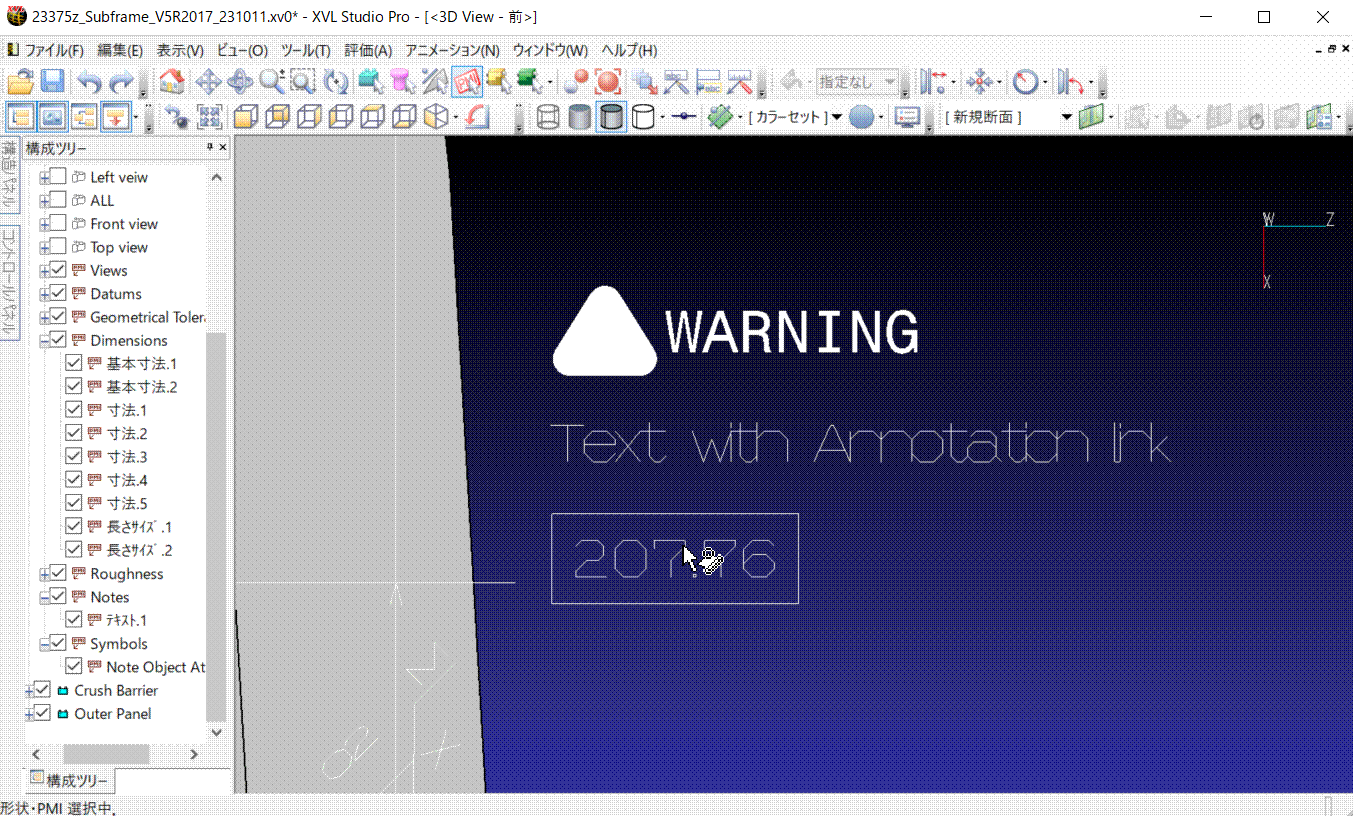

| CAD では、複数の PMI が「注釈リンク」で関連付けられているものとします。旧製品では、「注釈リンク」による関連付けは変換されません。 | 新製品では、「注釈リンク」による関連付けが変換され、選択時には関連してハイライトされます。 |
 |
 |
