IGES

■ コマンド

コマンド記述例：

“<cad2xvl.exe>” /i “<変換パラメータファイル>” “<変換対象ファイル>”

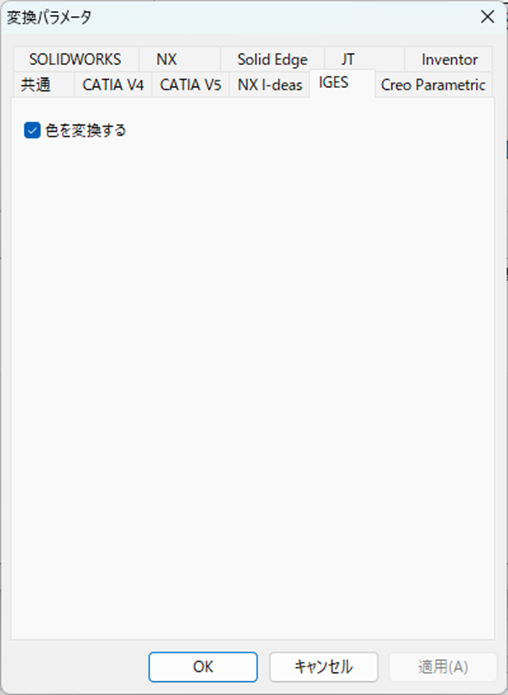

GUI パラメータ 内容
色を変換する IGES_RdColor

IGES ファイルに含まれる色情報を読み込むかどうか (変換するかどうか) を “true” または “false” で指定する
デフォルトの設定は “true”
- Read_Group

CAD ファイルに含まれるグループ構造を読み込むかどうかを “true” または “false” で指定する
このパラメータは CATIA V4、 IGES、 Parasolid ファイルに対してのみ有効
デフォルトの設定は “true”
- Write_AnotherLog

個々のファイルを変換している際のログを書き出すかを “true” または“false” で指定する
ログは XVL ファイルの書き出し先に “変換元ファイル名.log” というファイル名で書き出される
なお、現在個々のログファイルが作成されるのは IGES ファイルを変換した場合のみ
デフォルトの設定は “false”

■ 環境変数

環境変数 内容
共通環境変数も利用可能
