アニメーションの再生

アニメーションの再生

作成した人体モデルの動きをアニメーション再生で確認します。

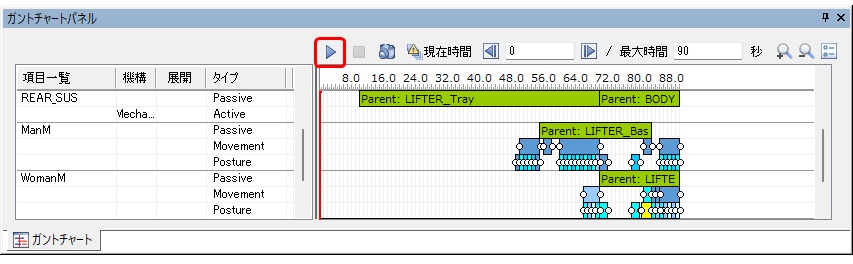

  1. ガントチャートパネルの（再生）ボタンをクリックする

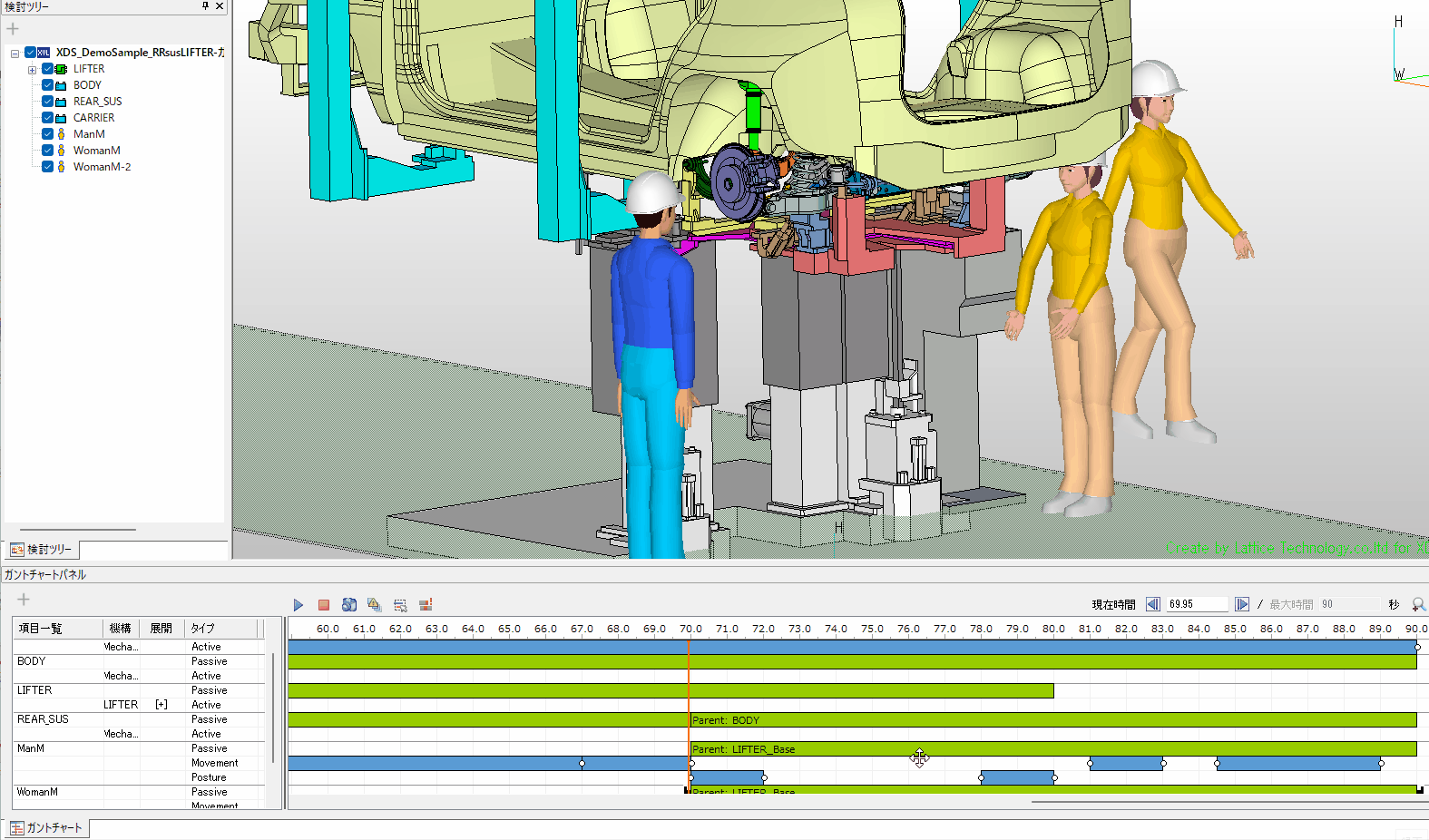

    人体モデルのアニメーションが再生されます。

    ヒント:
    • 再生、一時停止及びシークバーの操作方法は設備、ワークと同様です。

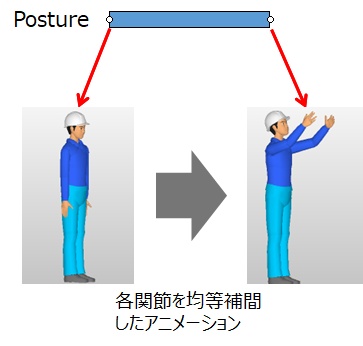

    • 人体アニメーションはバーの開始姿勢から終了姿勢に向かって均等補間する動作となり、実際の作業とは異なる動作です。

主観ビューの表示

視線の障害物有無や視野を確認するために、主観ビューを表示しながらアニメーション再生を行うことも可能です。

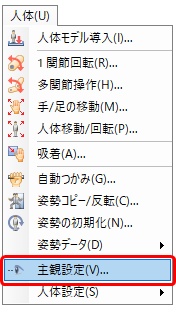

  1. メニューバーから、人体 > 主観設定を選択する

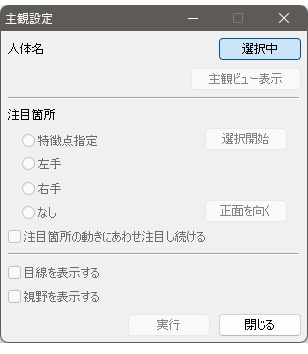

    主観設定ダイアログが表示されます。

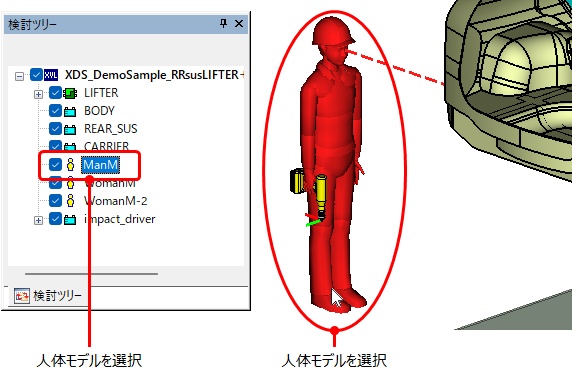

  2. 主観設定ダイアログ内の人体名が選択中の状態で、主観表示を行う人体モデルを検討ツリーまたは 3D ビューから選択する

    人体名が選択終了に変わります。

  3. 主観ビュー表示ボタンをクリックする

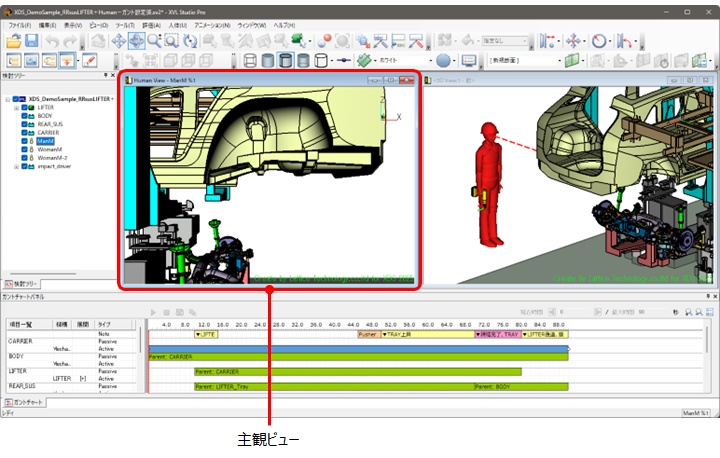

    XVL Studio に主観ビューが表示されます。

  4. 主観設定ダイアログ内の閉じるボタンをクリックする
  5. 主観ビューを表示した状態でアニメーションを再生する
    人体モデルの視線を表示しながらアニメーションを再生できます。
