PDF 図面を作成する

XVL Studio には、3D ビューの状態を 2D として PDF 出力するための「2D PDF」機能が用意されています。
ここでは「2D PDF」機能を利用して、3D 図面から簡易的な 2D の PDF 図面を作成します。

■ 手順

イメージ 説明

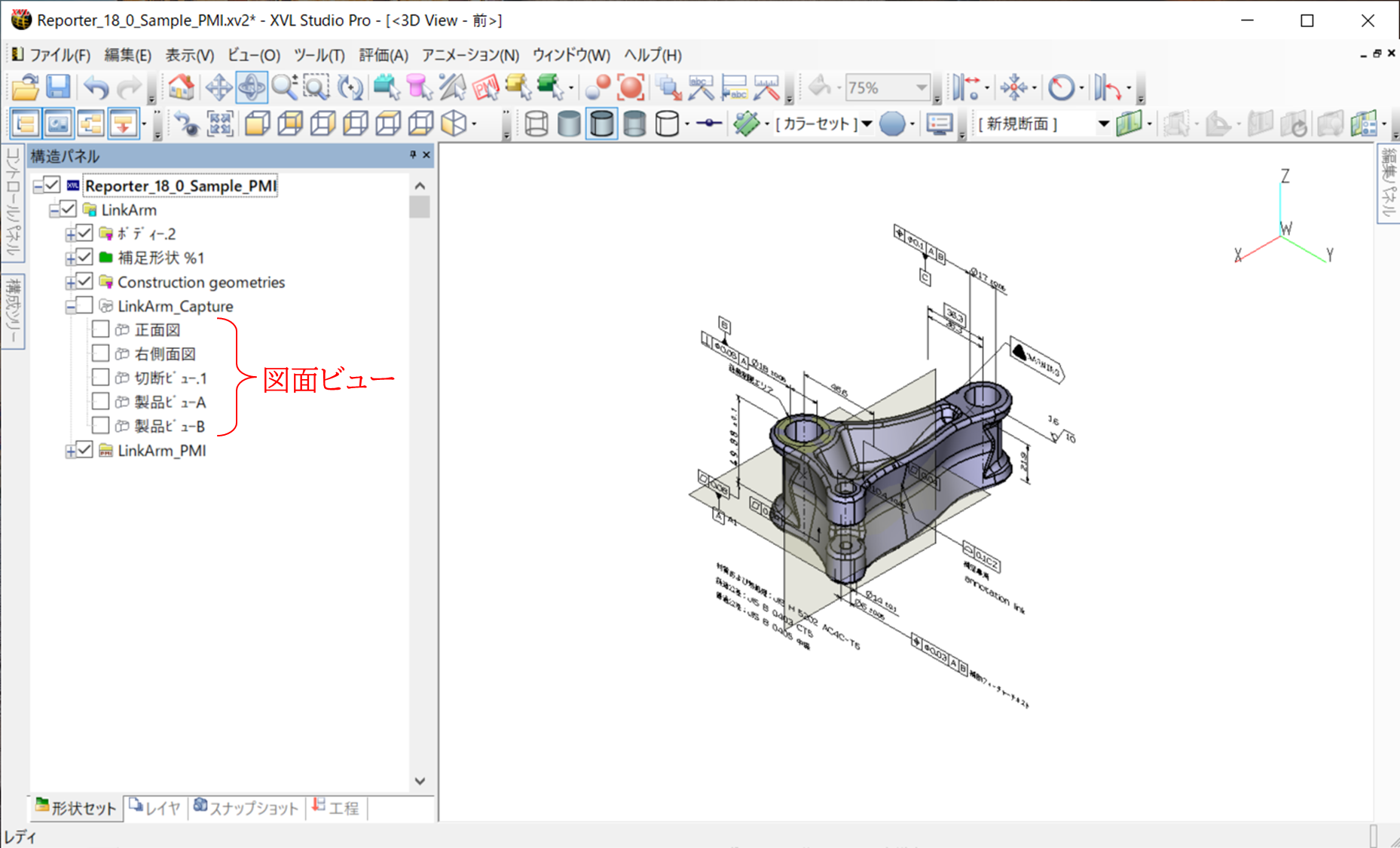

ここでは、3D 図面の図面ビュー（キャプチャ）を利用して PDF 図面を作成するものとします。

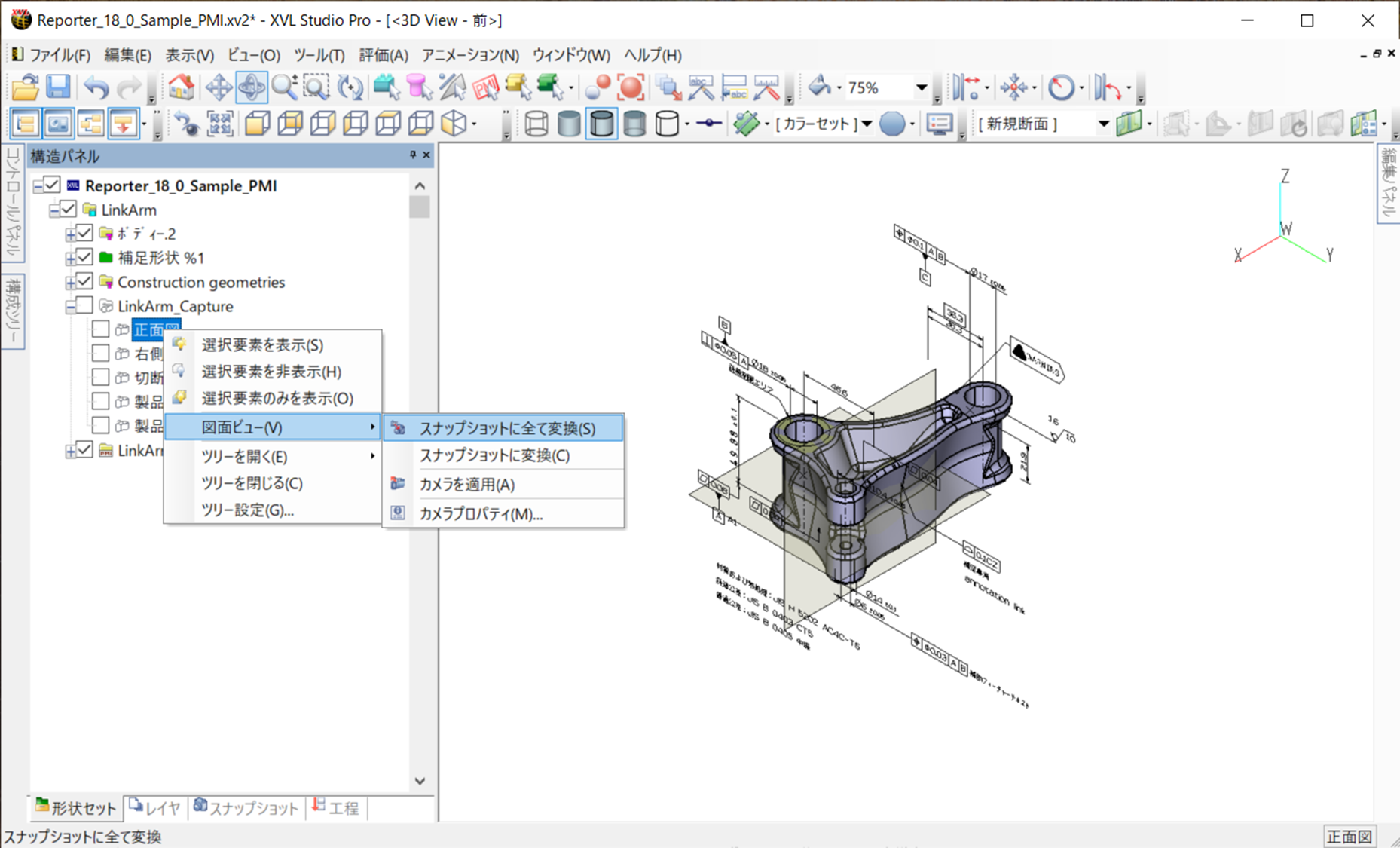

図面ビューの右クリックメニューから「スナップショットに全て変換」を実行します。
図面ビューが「スナップショット」タブ内に変換されます（任意ビューを PDF 出力したい場合は、ここで任意にスナップショットを作成します）。

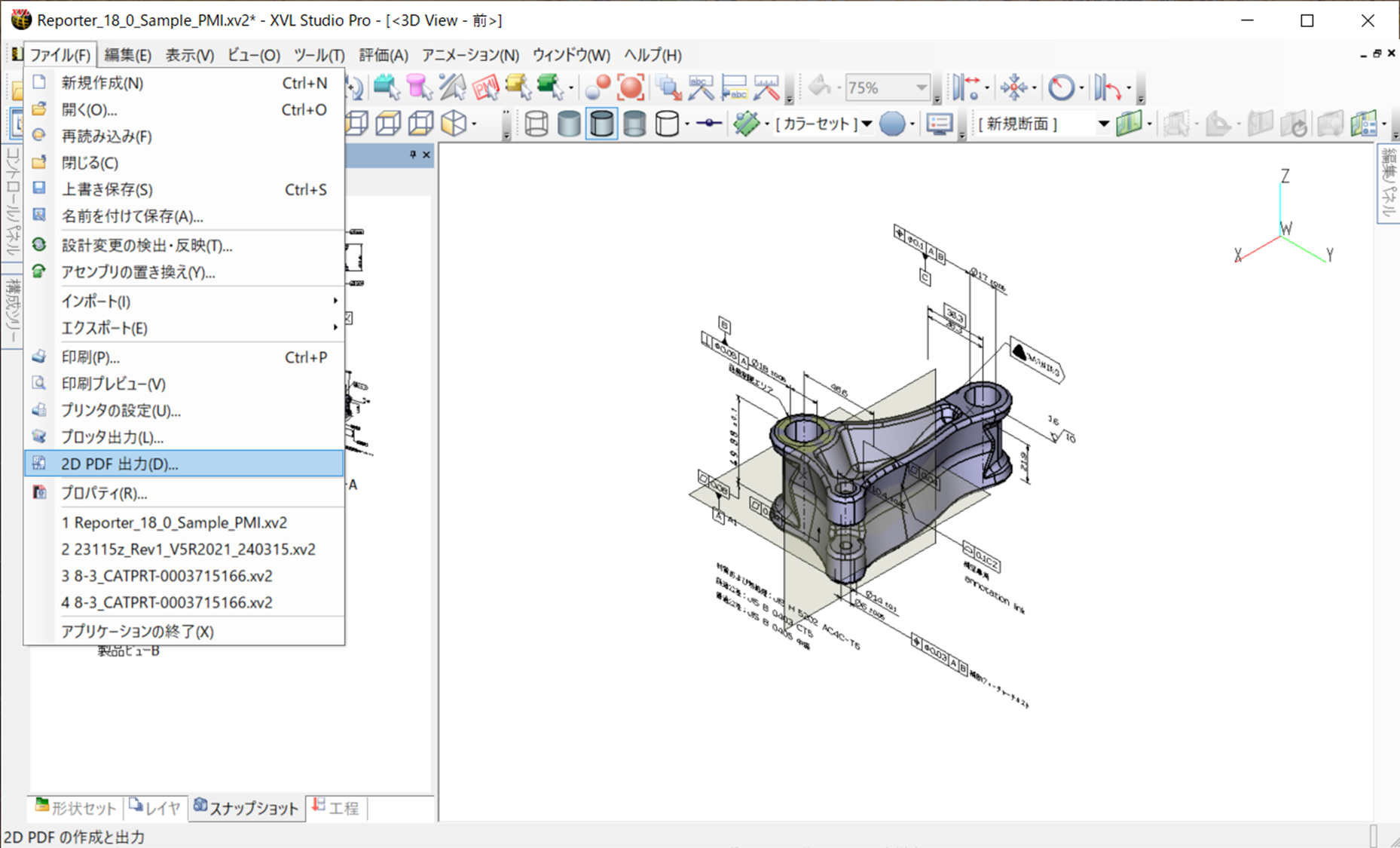

「2D PDF 出力」メニューから 2D PDF レイアウト画面を立ち上げます。

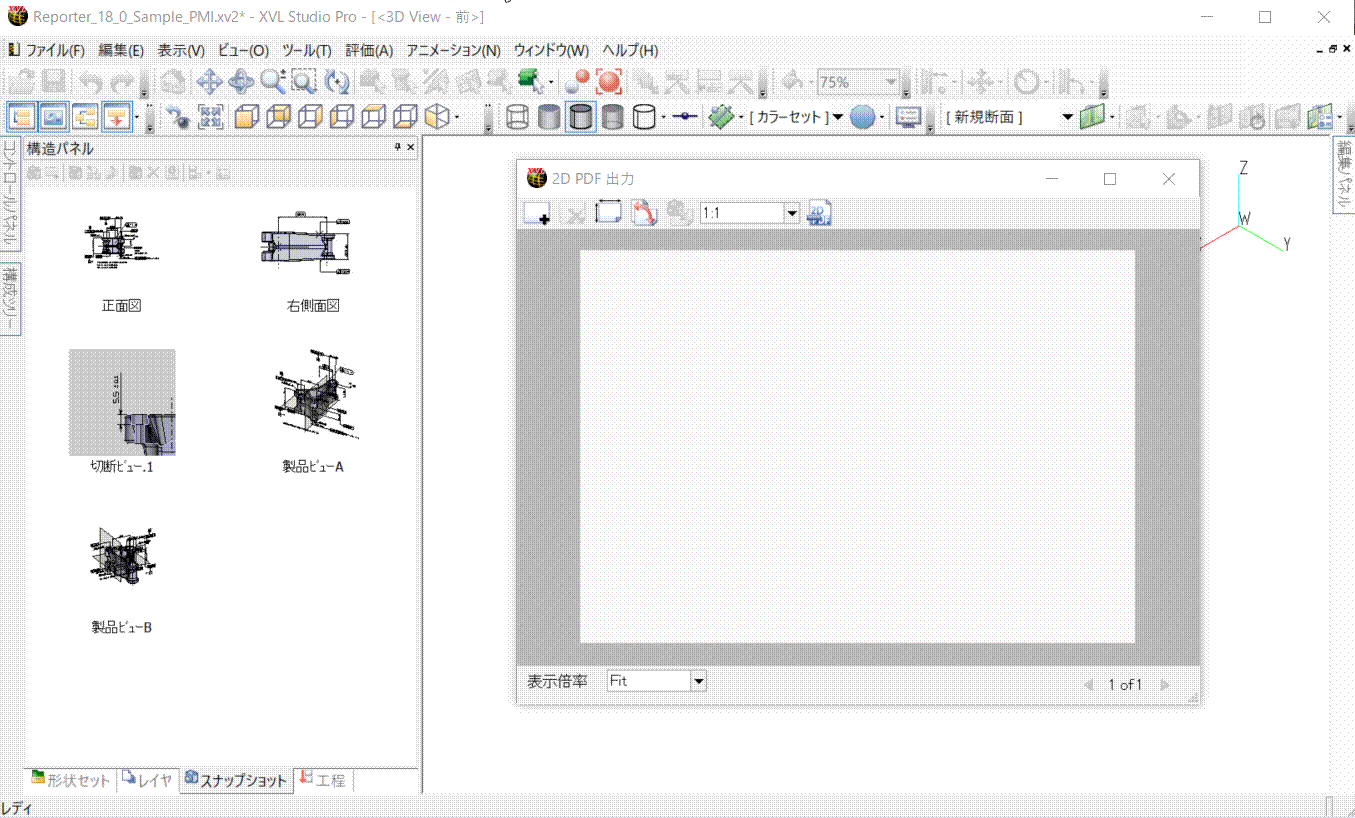

作成したスナップショットを 2D PDF レイアウトに配置します。最後に、「出力」ボタンで PDF ファイルを作成します。
