静的計測＆断面作成
作成したアニメーションに対し、静的計測と断面作成を行います。
静的計測
- ガントチャートパネルの
（再生）ボタンをクリックする
アニメーションが再生されます。
- アニメーション再生中、気になる箇所があれば、
（一時停止）ボタンをクリックする - メニューバーから、を選択する
計測・寸法ダイアログが表示されます。

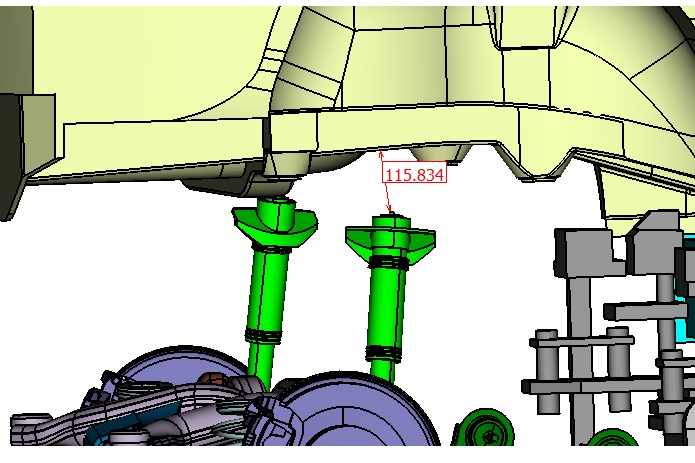

- 計測・寸法ダイアログで計測をする

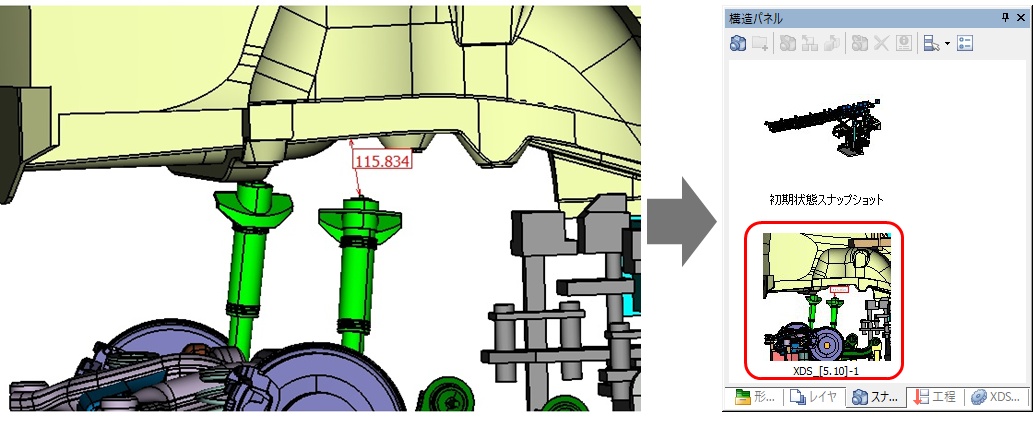

- 必要に応じて、スナップショットを登録する
ヒント: 寸法をスナップショットに登録することで、後からいつでもその状態を再現できます。スナップショットの登録方法は、「スナップショットで記録する」をご確認ください。
断面作成
- ガントチャートパネルの（再生）ボタンをクリックする
アニメーションが再生されます。
- アニメーション再生中、気になる箇所があれば、（一時停止）ボタンをクリックする

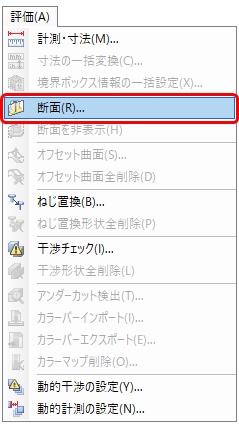

- メニューバーから、を選択する

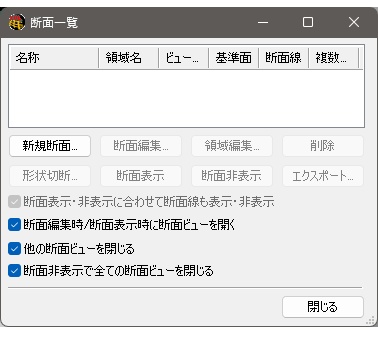

断面一覧ダイアログが表示されます。

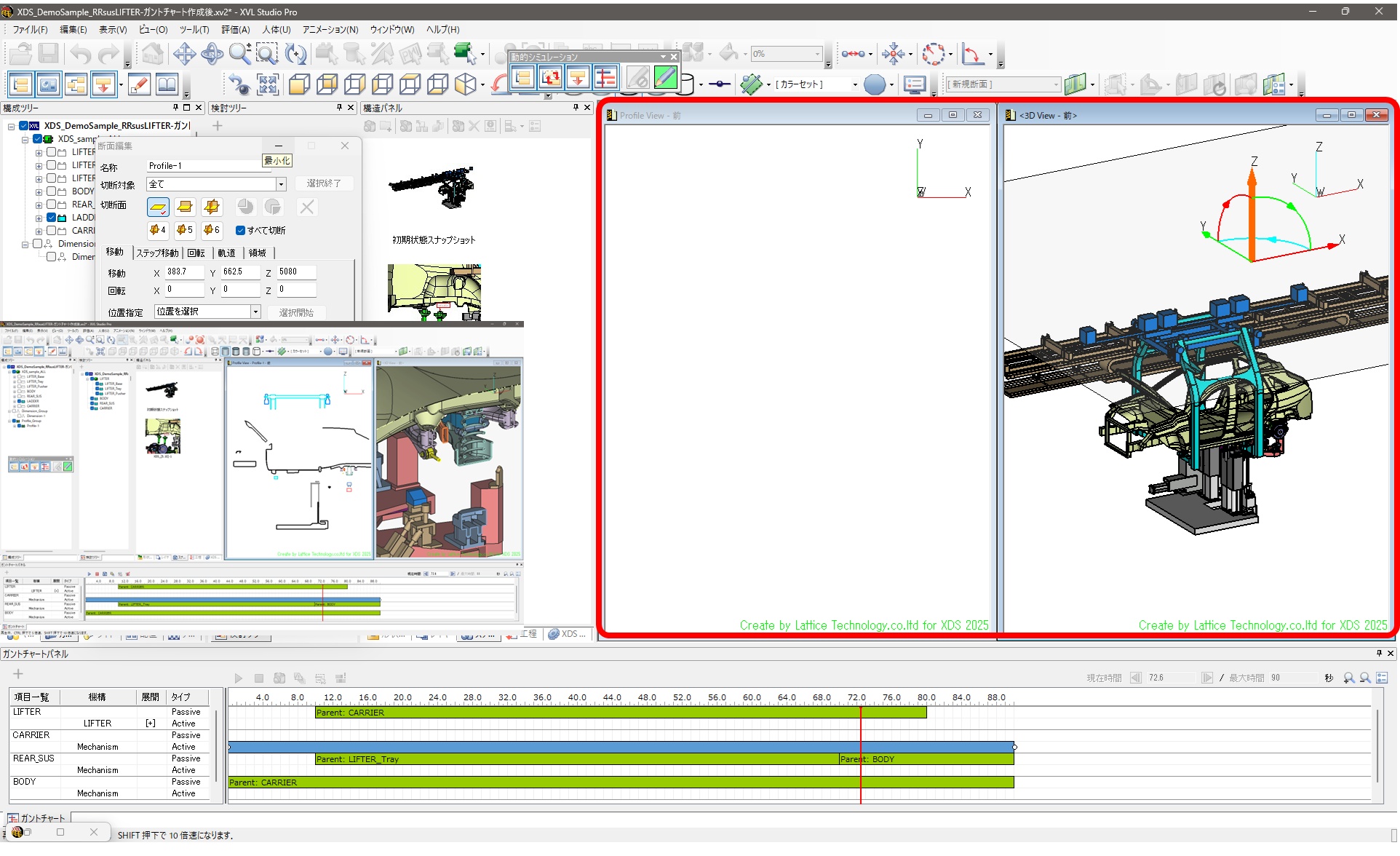

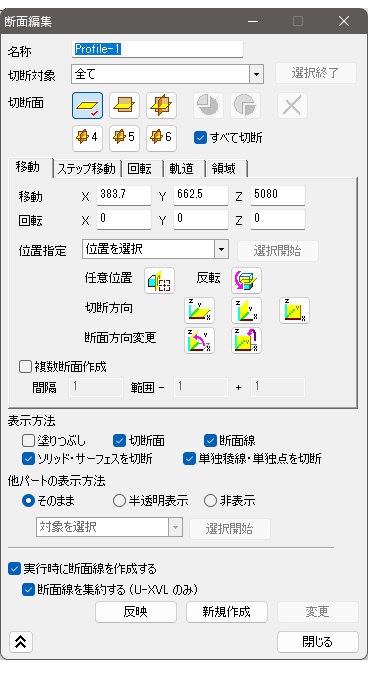

- 断面一覧ダイアログ内の新規断面ボタンをクリックする断面編集ダイアログが表示され、3D ビューに断面が表示されます。

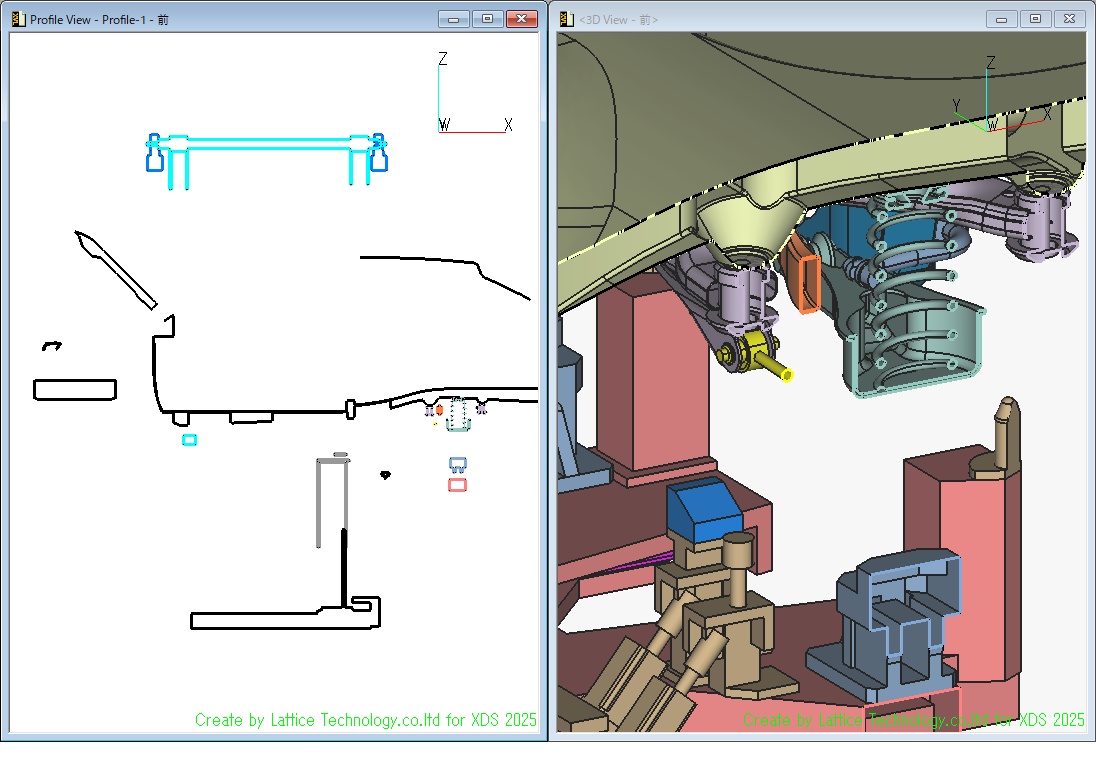

- 断面編集ダイアログで断面を作成する

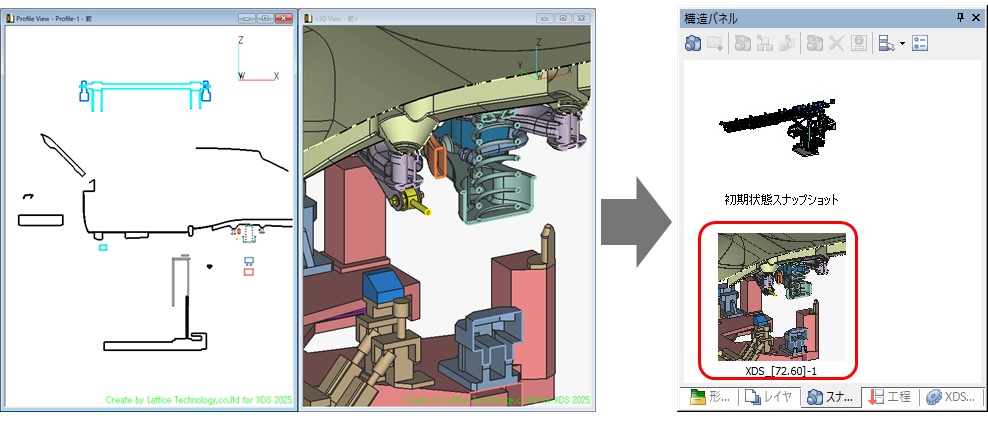

- 必要に応じて、スナップショットを登録する
ヒント: 断面をスナップショットに登録することで、後からいつでもその状態を再現できます。スナップショットの登録方法は、「スナップショットで記録する」をご確認ください。
