動的計測
-

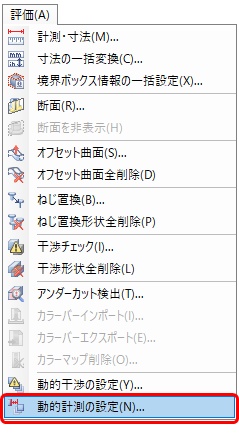

メニューバーから、を選択する

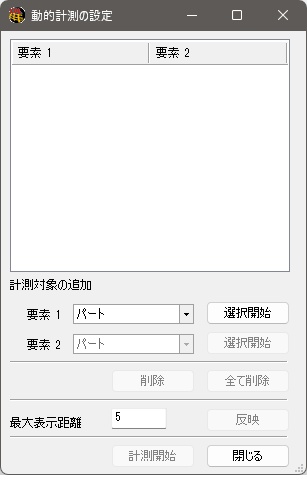

動的計測の設定ダイアログが表示されます。
-

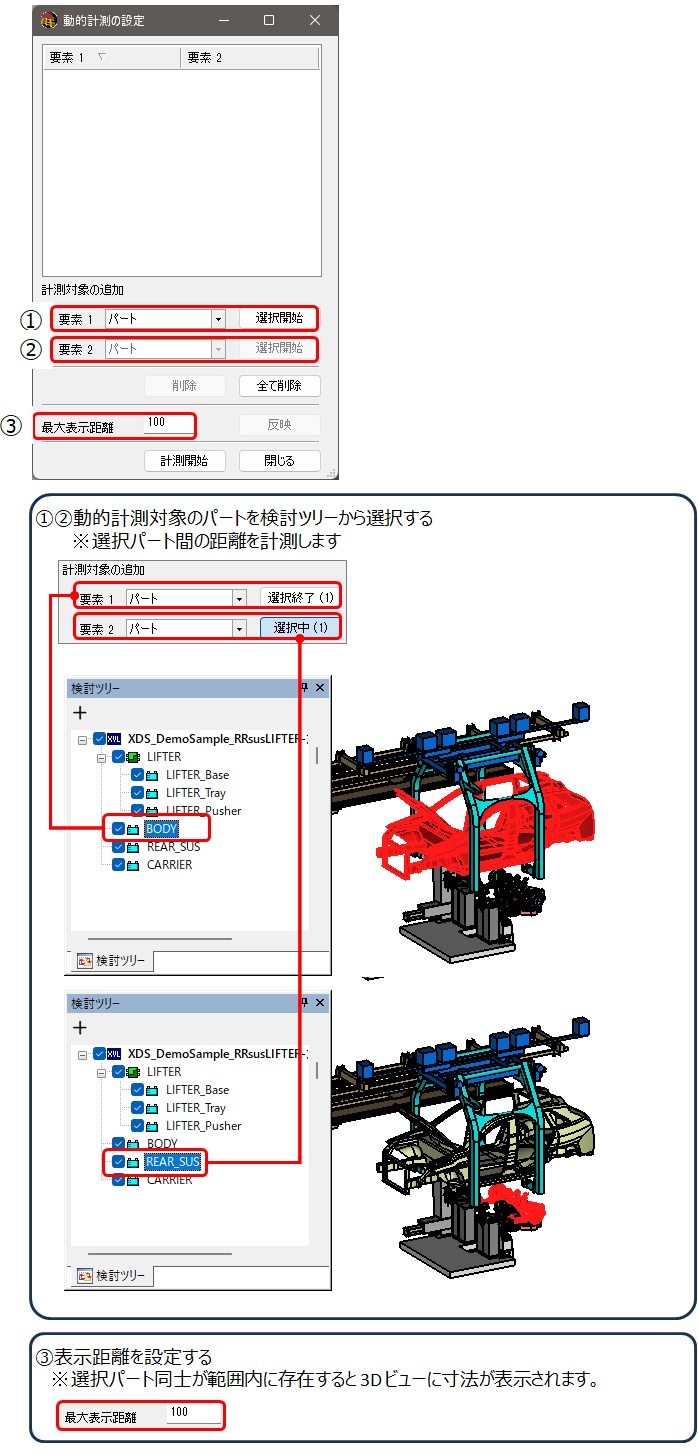

動的計測の設定をする

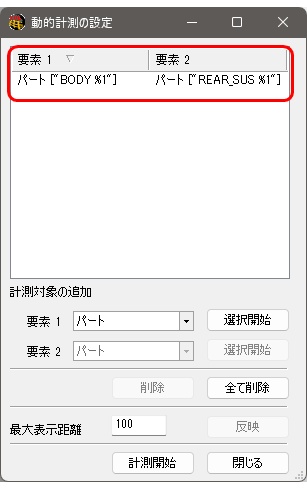

設定をすると、指定したパートが要素 1、要素 2 に表示されます。
-
計測開始ボタンをクリックして、動的計測をスタートする
計測開始ボタンが計測中に変わります。
- 動的計測の設定ダイアログ内の閉じるボタンをクリックする
-

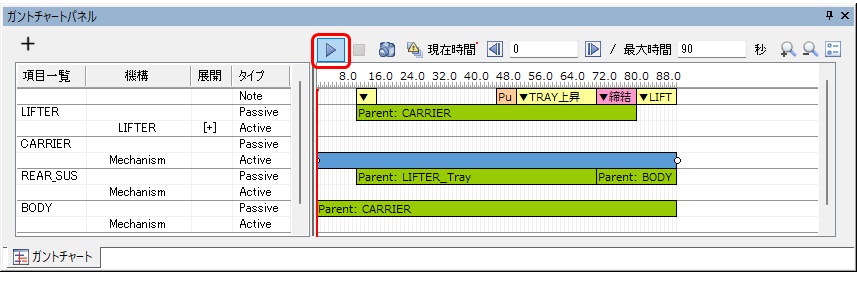

ガントチャートパネルの
（再生）ボタンをクリックする

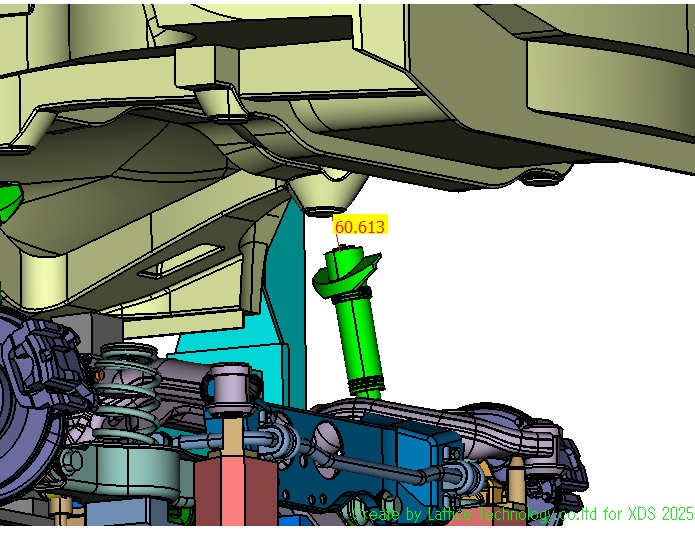

アニメーションが再生されます。対象パート同士が最大表示距離内に入ると3D ビューに寸法が 表示されます。
-
アニメーション再生中、気になる寸法箇所があれば、

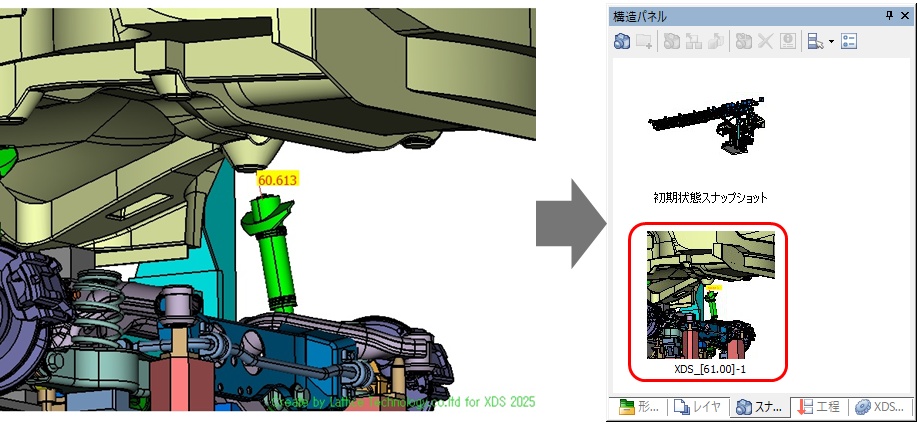

（一時停止）ボタンをクリックし、スナップショットを登録する
ヒント: 寸法をスナップショットに登録することで、後からいつでもその状態を再現できます。スナップショットの登録方法は、「スナップショットで記録する」をご確認ください。 -

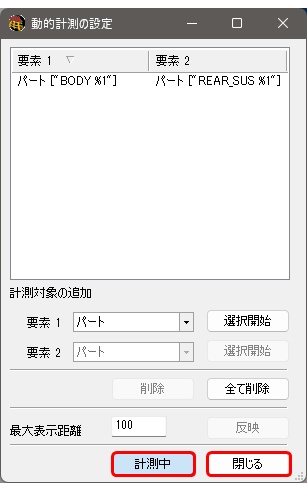

確認が終了したら、メニューバーから、を選択して、動的計測の設定ダイアログを表示、ボタンをクリックする

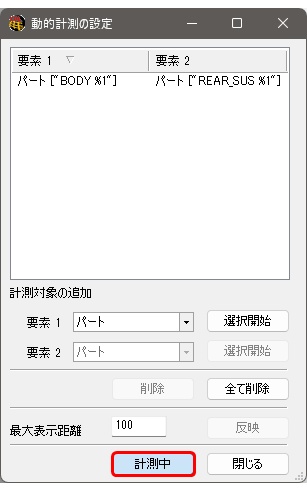

計測中ボタンをクリックすると、動的計測が終了します。計測を終了しない限り、動的計測は継続されるため、終了するのを忘れないようにしてください。
