セマンティック PMI を持つ XVL を XVL Studio で確認します。
製品製造情報（PMI）と 3D モデルとの連携表示が可能です。

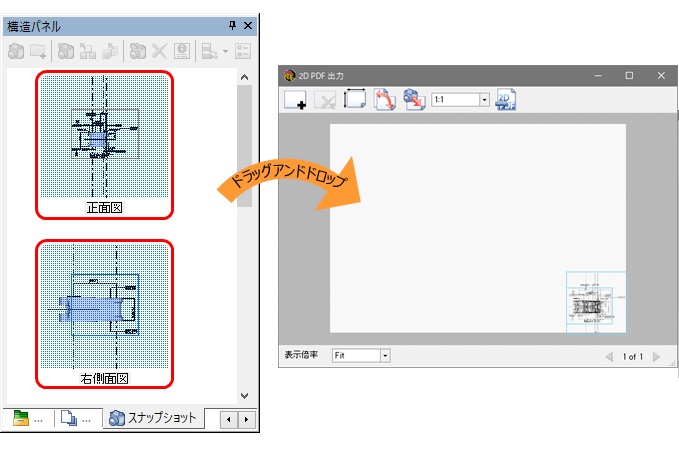

スナップショットから 2D 図を作成して、2D PDF ファイルを出力します。
3D 図面関連機能をご利用の場合、以下をご確認ください。
CATIA V5 の持つ 「Part キャプチャ」 や 「Product キャプチャ」を図面ビューとして XVL に継承し、設計者の意図する視点ビューから必要な PMI 情報を閲覧できます。
PMI と関連する要素を同時にハイライト表示します。
PMI 情報を一覧リストで表示します。
設計者が CATIA V5 でモデリング時に作成した形状セットツリーを XVL でも確認できます。
任意の図面ビューを2D の図面情報として PDF に出力できます。
2D PDF 出力ダイアログについて説明します。
XVL Studio でよくあるお問い合わせをご紹介します。
