リファレンス（2D PDF 出力）

2D PDF 出力ダイアログについて説明します。

■ ツールバー

形状要素 アイコン 説明
用紙追加 新規の用紙を 1 枚追加します。
Tip: ダイアログ右下にページ数と現在の表示ページが表示されます。

用紙削除 現在表示している用紙を削除します。用紙が 1 ページしかない場合はグレーアウトし、無効状態です。

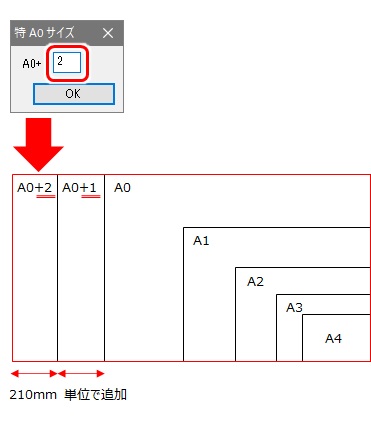

用紙サイズ 現在表示している用紙のサイズを、用紙右下を基準にして変更します。特 A0 を選択すると、長辺を 210mm 毎に伸長することができます。

用紙方向 現在表示している用紙の縦横を、用紙右下を基準にして入れ替えます。

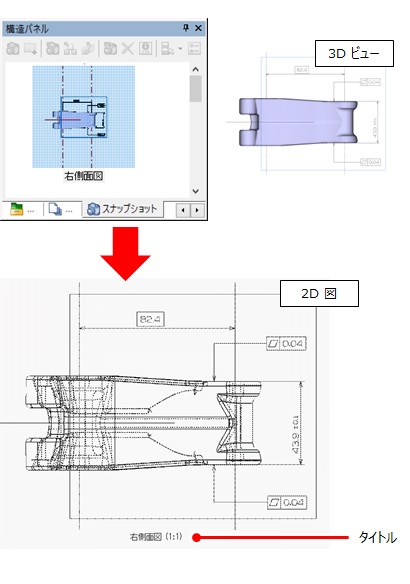

2D 図の配置 スナップショット選択時に有効になります。複数のスナップショットを選択した状態でクリックすると、纏めて 2D PDF 出力ダイアログ上の用紙右下を基準に読み込みます。スナップショットは平行投影、隠線表示で表示され、スナップショット名をタイトルとして2D 図となります。 読み込まれた 2D 図は、ドラッグ操作で位置修正できます。

Tip: スナップショットタブから直接 2D PDF 出力ダイアログ上にドラッグアンドドロップすることでも読み込めます。
尺度 各 2D 図ごとに縮尺が変更できます。
Tip: ビューをズームアップ状態で目視確認したいだけであれば、ダイアログ左下の表示倍率で調整できます。

出力 PDF ファイルのエクスポートダイアログを表示します。出力時のタイトルのフォントとサイズは、設定ファイルで指定可能です。
2D_PDF_TITLE_FONT
2D_PDF_TITLE_SIZE
Tip:
  • 使用している OS にフォントがインストールされていない場合は、文字化けする可能性があります。
  • タイトル以外の文字列（注記や番線の軸名）も、タイトルに指定したフォント・サイズで出力されます。
  • 注記のフォーマット指定には対応していません。フォーマット指定した場合はフォーマット文字列がそのまま出力されます。

■ 関連設定ファイル項目

項目 説明
2D_PDF_BASE_POSITION
 用紙の基準位置

0 : 右下
1 : 左下
2 : 左上
3 : 右上


2D_PDF_LINE_WIDTH
 PDF ファイルに出力される線分の線幅
