セマンティック PMI 情報の変換設定方法

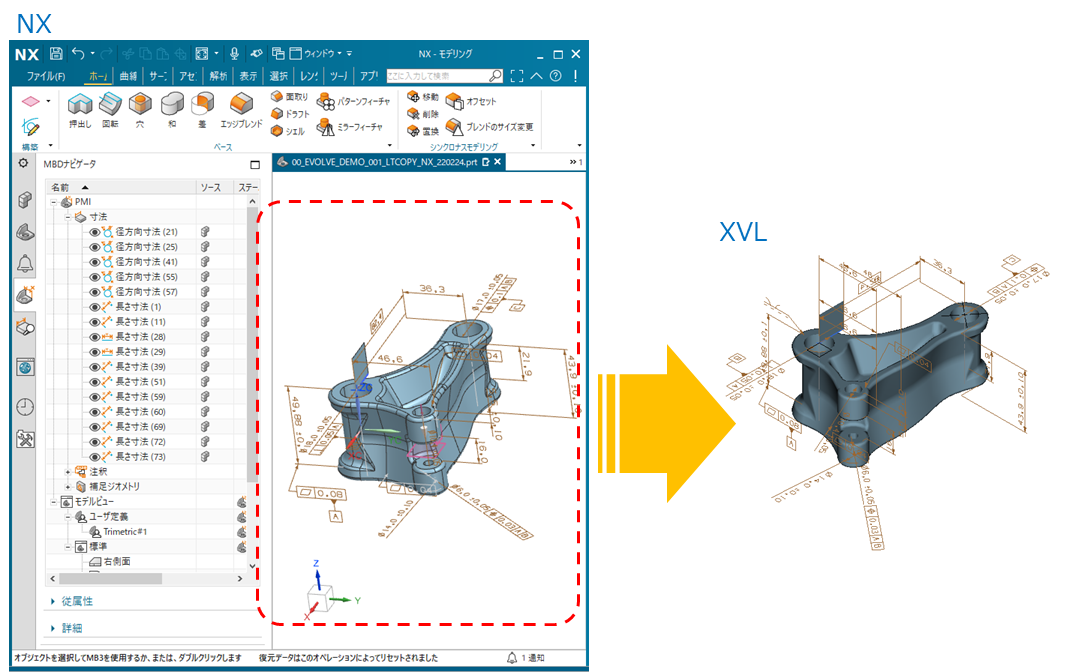

NX の Annotation 要素を セマンティック PMI として XVL に変換します。
（対応フォーマット：P-XVL, V-XVL 10, 11）

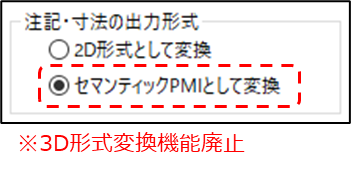

■ コマンド引数
| コマンド引数 | CAD | 機能 | Controller (GUI) |
|---|---|---|---|
|
NX | セマンティック PMI を変換する | 〇 |
■ 注記・寸法
| PMI タイプ名 | XVL 変換後の構成ツリー上の名称 |
|---|---|
| 注記 / バルーン / 特化注記 | Notes |
| データム フィーチャーシンボル | Datums |
| データムターゲット | Datums |
|
公差記入枠 |
Geometrical Tolerances |
| 面仕上げ | Roughness |
| 寸法 | Dimensions |
| 溶接記号 | Welds |
| ロケータ指定 | Other |
| 中心線 / 中心マーク / 領域 | Symbols |
| エッジ条件シンボル / 切断平面シンボル | Other |
| テーブル | Notes |
