セマンティック PMI 情報の変換設定方法

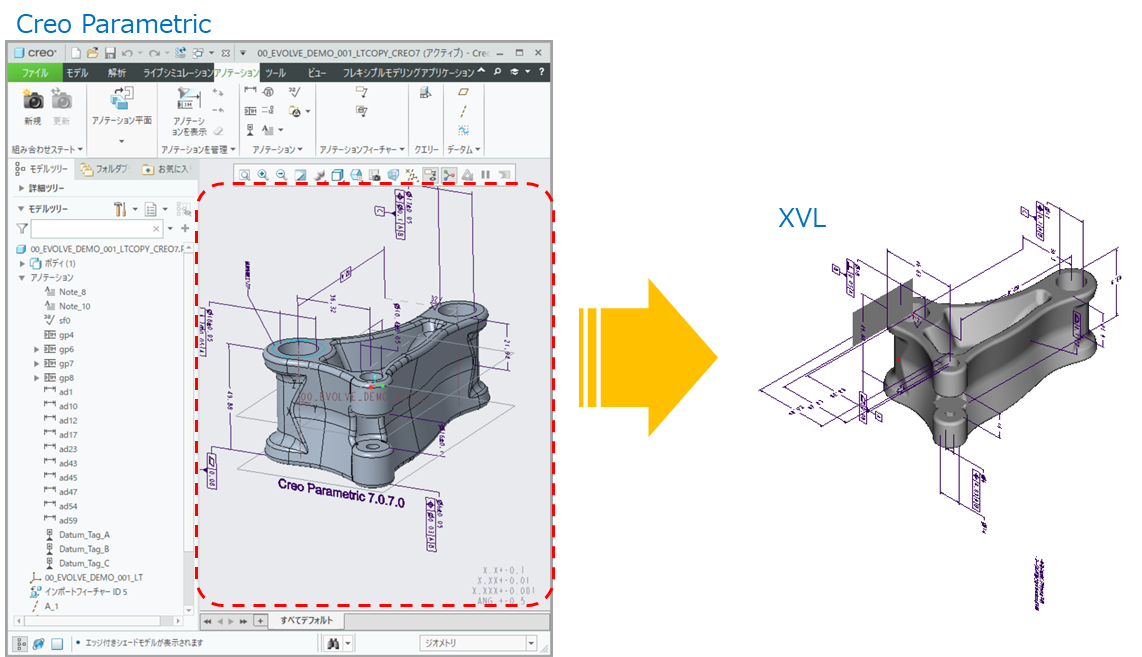

Creo Parametric の Annotation 要素をセマンティック PMI として XVL に変換します。
（対応フォーマット：P-XVL, V-XVL 10, 11）
■ コマンド引数
| コマンド引数 | CAD | 機能 | Controller (GUI) |
|---|---|---|---|
|
Creo Parametric |
セマンティック PMI を変換する | 〇 |
■ 注記・寸法
| PMI タイプ名 | XVL 変換後のボディ名 |
|---|---|
| 注記 | Notes |
| データム フィーチャーシンボル | Datums |
| 幾何公差 | Geometrical Tolerances |
| 表面仕上げ | Roughness |
| 寸法 | Dimensions |
| 溶接 | Welds |
| シンボル/データム位置 | Symbols |
